Inserción de una vista de sección vertical

Para insertar una vista de sección vertical:

  1. Abra directorio_de_instalación\samples\whatsnew\drawings\sectionview1.slddrw.
  2. Haga clic en Vista de sección tool_Section_View_Drawing.gif (barra de herramientas Dibujo) o en Insertar > Vista de dibujo > Sección.
  3. En el PropertyManager Vista de sección, haga clic en Sección.
  4. En Línea de corte, seleccione Inicio automático de vista de sección si no está seleccionado.
  5. Haga clic en Vertical Cutting-line-Vertical.png, desplace la línea de corte a la ubicación indicada y haga clic.

    Si aparece el cuadro de diálogo Vista de sección, haga clic en Aceptar.

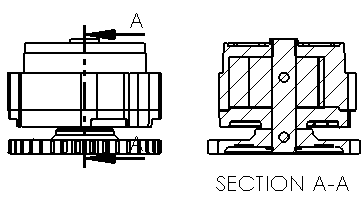

  6. Arrastre la vista preliminar hacia la derecha y haga clic para colocar la vista de sección.
