Ejemplos de tolerancia y precisión de cota

Puede establecer las opciones de tolerancia y precisión en el PropertyManager Valor de cota, como se muestra en estos ejemplos.

Si la pieza tiene varias configuraciones, haga clic en Configuraciones para cambiar las seleccionadas.

Los cambios realizados en las tolerancias de las cotas conductoras en el dibujo se propagan al modelo.

Básica Agrega un cuadro alrededor del texto de cota. En acotación y tolerancia geométricas, Básicos indica el valor teóricamente exacto de la cota.
Bilateral Muestra la cota nominal seguida de las tolerancias superior e inferior. En y , configure valores para las cantidades superiores e inferiores al nominal.
Límite Muestra los límites superior e inferior de la cota. En y , configure valores para las cantidades superiores e inferiores al nominal. Los valores de la tolerancia se agregan a la nominal o se substraen de la misma.
Simétrico Muestra la cota nominal seguida de la tolerancia. En , configure el mismo valor para las cantidades superiores e inferiores al nominal.
MIN Muestra el valor nominal con el sufijo MÍN.
MÁX. Muestra el valor nominal con el sufijo MÁX.

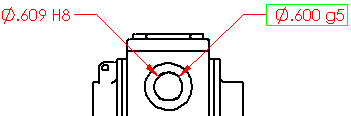

Tolerancias de ajuste Configura la tolerancia por Clasificación y valores alfanuméricos. En este ejemplo:
  • Tipo de tolerancia = Ajuste exacto
  • Clasificación = Distancia
  • Ajuste de taladro = H8
  Configura el valor de tolerancia del eje utilizando el valor g5 de Ajuste de eje.

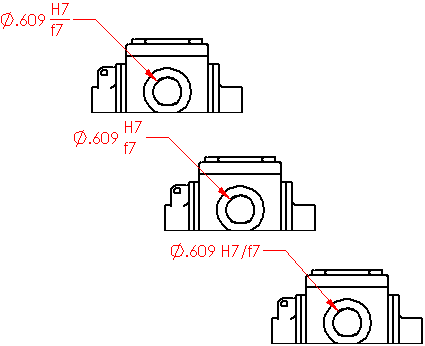

  Combina las tolerancias de ajuste en una única cota con:
  • En pila con visualización de línea
  • En pila sin visualización de línea
  • Visualización lineal
  Utiliza Ajustar con tolerancia para mostrar el valor de tolerancia. Las opciones Ajuste de taladro y Ajuste de eje definen los valores de tolerancia automáticamente.


  Utiliza los valores de Ajuste exacto sin mostrarlos configurando Tipo de tolerancia en Ajuste (sólo tolerancia).
