远程位移（刚性连接）

当替换的零部件相对于模拟的零部件充分固定，并且您清楚远程平移和/或旋转可替换其对模型其余部分的影响时，可以使用此选项。

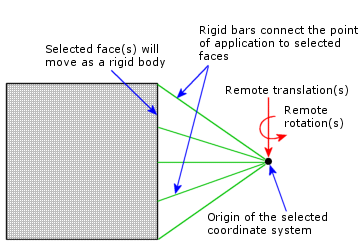

约束的应用点通过固定杆有效地连接到所选的面。

以刚性方式连接到共同点的所选面只能作为刚性实体变形。每个面的面积和形状都保持不变。在具有固定连接的面附近可能会产生高应力。

将远程位移（刚性连接）应用到面

要将远程位移（刚性连接）应用到面：

  1. 在 Simulation 算例树中，右键单击 外部载荷icon_external_loads.gif 图标，然后选择 远程载荷/质量PM_remote_load-mass.gif。
  2. 在类型下，选择位移（刚性连接）。
  3. 从图形区域中，单击要应用远程位移的面。
  4. 在参考坐标系下，选择整体（默认整体坐标系）或用户定义。

    对于用户定义，在选择坐标系PM_force_coordinate_system.gif 内单击，然后从弹出的 FeatureManager 树中选择一个坐标系。

  5. 在位置下，执行以下操作：
    1. 为长度 选择所需的单位PM_units.gif。
    2. 在 X 位置 PM_remote_load_x_location.gif、Y 位置 PM_remote_load_y_location.gif 和 Z 位置 PM_remote_load_z_location.gif 框中键入远程力作用点的坐标。
  6. 在平移下，执行以下操作：
    1. 将单位PM_units.gif 设定为所需的长度单位。
    2. 单击要指定的平移零部件并键入其值。
  7. 在旋转下，执行以下操作：
    1. 将单位PM_units.gif 设定为所需的旋转单位。
    2. 单击要指定的旋转零部件并键入其值。
  8. 单击 PM_OK.gif。
