远程载荷(直接转移)

当被遗漏的零部件充分灵活但其位移仍处在小型位移假设范围内时,可以使用此选项。

远程载荷(力和/或力矩)将应用到由相对于所选参考坐标系的 X-、Y- 和 Z-位置定义的点。如果未选择任何坐标系,将默认使用整体坐标系。远程力矩将围绕坐标系的指定轴应用。程序将自动计算等效力并将其应用到所选面。在远程位置应用的力将作为应用到所选面的力和对等力矩转移。

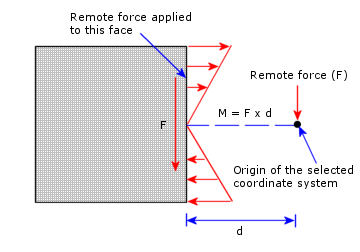

例如,如果将远程力 F 应用到如图所示的面,则除了应用力 F 外,该程序还将应用与力矩 M = F x d 对等的力。

建议在一个定义中应用所有远程力和力矩分量(相对于本地坐标系的 X-, Y-, Z-方向)。

将远程载荷(直接转移)应用到面

要将远程载荷(直接转移)应用到面:

  1. 在 Simulation 算例树中,右键单击 外部载荷icon_external_loads.gif 图标,然后选择 远程载荷/质量PM_remote_load-mass.gif
  2. 在类型下,选择载荷(直接转移)
  3. 从图形区域中,单击要应用远程载荷的面。
  4. 参考坐标系下,选择整体(默认整体坐标系)或用户定义

    对于用户定义,在选择坐标系PM_force_coordinate_system.gif 内单击,然后从弹出的 FeatureManager 树中选择一个坐标系。

  5. 位置下,执行以下操作:
    1. 为长度 选择所需的单位PM_units.gif
    2. 在 X 位置 PM_remote_load_x_location.gif、Y 位置 PM_remote_load_y_location.gif 和 Z 位置 PM_remote_load_z_location.gif 框中键入远程力作用点的坐标。
  6. 下,执行如下操作:
    1. 单位PM_units.gif 设定为所需的力单位。
    2. 单击要指定的力零部件并键入其值。
  7. 力矩下,执行以下操作:
    1. 单位PM_units.gif 设定为所需的力矩单位。
    2. 单击要指定的力矩零部件并键入其值。
  8. 单击 PM_OK.gif
