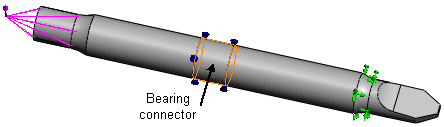

Les images présentent deux déformées d'un arbre avec un déplacement imposé de type palier. Une charge à distance verticale est appliquée d'un côté. Un connecteur de palier est appliqué sur une face cylindrique divisée de l'arbre.
Quand l'option Autoriser l'alignement automatique est activée, la face cylindrique du connecteur de palier tourne autour de son axe. Quand cette option est désactivée, la face cylindrique est empêchée de tourner autrement qu'autour de son axe et des moments s'exercent sur elle.
Le comportement de l'arbre illustré ci-dessous est le même pour un connecteur de type palier entre l'arbre et le logement modélisé. L'intensité des contraintes peut différer. Un déplacement imposé de type palier suppose que le logement est rigide et immobile tandis que le connecteur de type palier suppose que le logement est flexible.
 |
| L'option Autoriser l'alignement automatique est sélectionnée. Le palier n'est pas sensible aux défauts d'alignement angulaires de l'arbre relatif au boîtier et ne présente pas de résistance à une déformation de type flexion de l'arbre. Le connecteur de type palier est modélisé à l'aide d'un élément de ressort très court (10-5 m de longueur) qui permet une rigidité dans les directions axiales et latérales. Les éléments de ressort sont connectés avec des barres rigides aux faces sélectionnées de l'arbre et du boîtier.
|
 |
| L'option Autoriser l'alignement automatique est désactivée. Le connecteur de type palier est modélisé avec des ressorts distribués de manière radiale et axiale (à l'intérieur du boîtier). Ces ressorts sont projetés depuis la surface de l'arbre vers la surface du boîtier. |
