Sie können das Wandungsnetz auf der obersten, mittleren oder untersten Fläche der Wandung positionieren. Um das Netz auf einer Referenzoberfläche zu positionieren, können Sie einen Offset-Wert eingeben. Standardmäßig wird das Netz immer auf die mittlere Fläche der Wandung ausgerichtet.
Der PropertyManager Schalendefinition enthält folgende Optionen:
|
Mittelfläche
|
Positioniert das Netz auf der mittleren Oberfläche der Wandung
|
|
Obere Oberfläche
|
Positioniert das Netz auf der obersten Oberfläche der Wandung
|
|
Untere Oberfläche
|
Positioniert das Netz auf der untersten Oberfläche der Wandung
|
|
Verhältnis festlegen
|

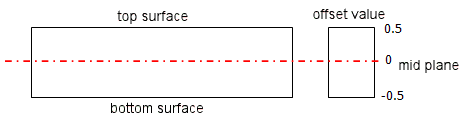

Positioniert das Netz auf einer Referenzoberfläche, die von einem Offset-Wert definiert wird, der kleiner als die Gesamtschalendicke ist. Die Abbildung zeigt die Bedeutung von positiven und negativen Offset-Werten.
|

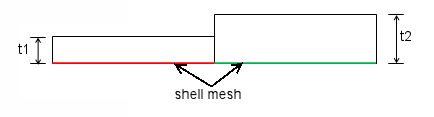

Um z. B. angrenzende Wandungen mit unterschiedlichen Dicken so zu modellieren, dass ihre unteren Flächen ausgerichtet sind, können Sie zwei Wandungsdefinitionen erstellen und die Option Untere Oberfläche für den Offset anwenden.
Offset für Wandungen ist nicht für große Versetzungsanalyse verfügbar.
Beachten Sie nach der Erstellung des Netzes die Ausrichtung oben und unten an den Wandungsflächen, und zeigen Sie die Wandungsdicke für eine bessere Visualisierung an. Die unteren Wandungsflächen sind orange. Sie müssen die Wandungselemente möglicherweise umkehren, um die Wandungen an die gewünschte Ausrichtung anzupassen.
Wenden Sie alle Lasten und Randbedingungen auf die ausgewählten Oberflächen an, auf denen die Wandungsvernetzung erstellt wurde. Lastdefinitionen können nicht versetzt werden.
