Geometrieanforderungen - Flansch

Das folgende Element ist optional für eine Komponente, die als Flansch in SolidWorks Routing verwendet werden soll.

Bei Namen von Leitungsführungsskizzen und Bemaßungen wird zwischen Groß- und Kleinschreibung unterschieden.

Rotationsachse

Eine Achse namens Rotationsachse zur Ermöglichung der Drehung des Flansches in die gewünschte Richtung bei der Platzierung in einer Leitung.

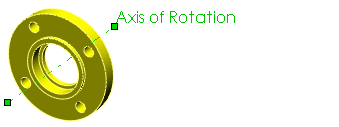

Beispiel: flange_axis_of_rotation.gif
