リビジョンタグをもつファイルをアップグレードされるファイルとして含むことができます。
両方の最新バージョン(Latest version) と リビジョンを持つバージョン(Version with a revision)を選ぶとき、これらの例はアップグレードされるファイルを示します 赤いボックスは、それらが最新版ではないけれどもリビジョンタグを持っているのでアップグレードされるファイルを示します。

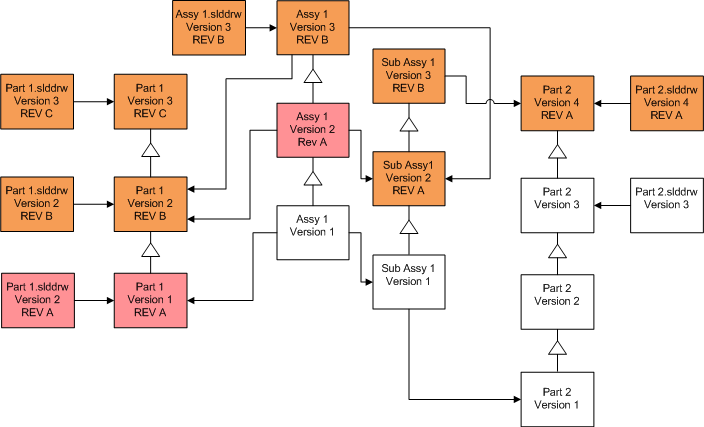

リビジョンタグを持つすべてファイルに上書き(Overwriting All Files with Revision Tags)
| 画面 |
オプション |
選択 |
|---|
| アップグレードするファイルを検索（Search Files to Upgrade） |
ファイルの種類(Files of type) |
<すべての SW ファイルタイプ> |
| バージョン設定(Version Settings) |
ﾌｧｲﾙの既存のﾊﾞｰｼﾞｮﾝを上書き |
上書き
- 最新ﾊﾞｰｼﾞｮﾝ:
- リビジョンを持つバージョン(Version with a revision)
|

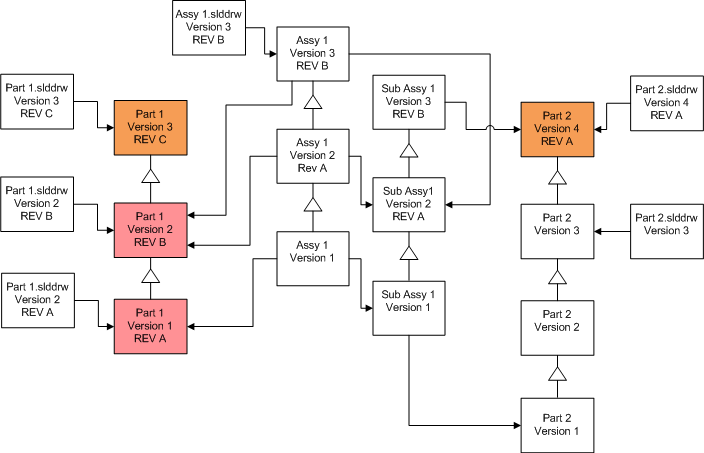

リビジョンタグを持つ部品に上書き(Overwriting Parts with Revision Tags)
| 画面 |
オプション |
選択 |
|---|
| アップグレードするファイルを検索（Search Files to Upgrade） |
ファイルの種類(Files of type) |
*.sldprt |
| バージョン設定(Version Settings) |
ﾌｧｲﾙの既存のﾊﾞｰｼﾞｮﾝを上書き |
上書き
- 最新ﾊﾞｰｼﾞｮﾝ:
- リビジョンを持つバージョン(Version with a revision)
|
デフォルトで、部品図面はアップグレードされません。 しかし、図面が部品を親として持つので、壊れた参照の警告(Broken reference warning)画面は、アップグレードされている部品を参照する図面をアップグレードするために選択させます。

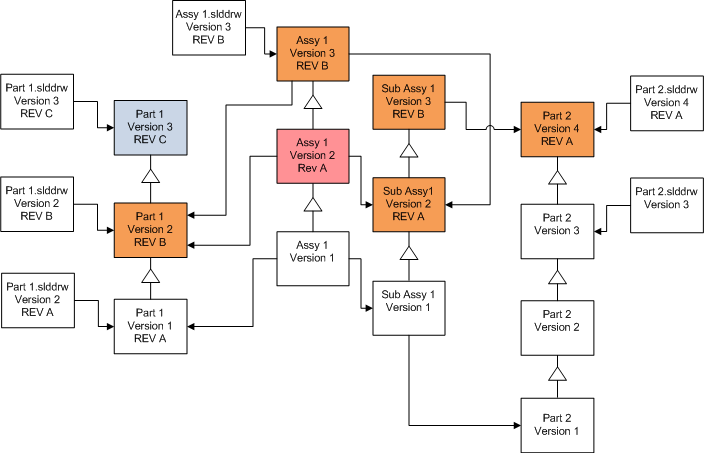

リビジョンタグを持つアセンブリに上書き(Overwriting Assemblies with Revision Tags)
| 画面 |
オプション |
選択 |
|---|
| アップグレードするファイルを検索（Search Files to Upgrade） |
ファイルの種類(Files of type) |
*.sldasm |
| バージョン設定(Version Settings) |
ﾌｧｲﾙの既存のﾊﾞｰｼﾞｮﾝを上書き |
上書き
- 最新ﾊﾞｰｼﾞｮﾝ:
- リビジョンを持つバージョン(Version with a revision)
|
参照されたバージョンストリームで、ファイル バージョン アップグレードツールは、青い
ボックスによって表示されるように、同様に最新の部品をアップグレードします。
デフォルトで、部品とアセンブリ図面はアップグレードされません。 しかし、図面が部品とアセンブリを親として持つので、壊れた参照の警告(Broken reference warning)画面は、アップグレードされている部品とアセンブリを参照する図面をアップグレードするために選択させます。

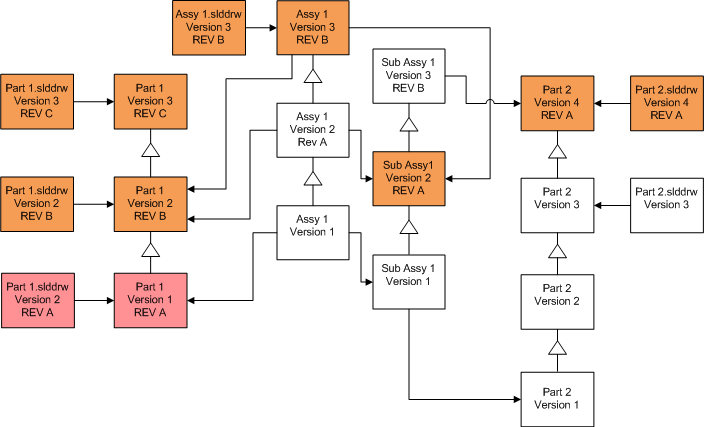

リビジョンタグを持つ図面に上書き(Overwriting Drawings with Revision Tags)
| 画面 |
オプション |
選択 |
|---|
| アップグレードするファイルを検索（Search Files to Upgrade） |
ファイルの種類(Files of type) |
*.slddrw |
| バージョン設定(Version Settings) |
ﾌｧｲﾙの既存のﾊﾞｰｼﾞｮﾝを上書き |
上書き
- 最新ﾊﾞｰｼﾞｮﾝ:
- リビジョンを持つバージョン(Version with a revision)
|
