除去材料の定義

設定コストとは別に、仕上げオペレーション中に除去される材料のコストにより仕上げオペレーションのコストが決まります。 次に、機械加工後のオペレーション中に除去される材料のマルチボディ部品を定義します。

1. my_cast_cylinder.sldprt の ConfigurationManager から、デフォルトの [ my_cast_cylinder ] を右クリックして 参照コンフィギュレーション追加 をクリックします。
2. PropertyManager の コンフィギュレーション名 に、Costing Example と入力して をクリックします。
3. ストック部品を完成成形品に追加するには:
   1. 挿入 > 部品 をクリックします。
   2. install_dir\samples\whatsnew\costing\cast_part_volume_removed\CAST_CYLINDER_STOCK.SLDPRT を選択して 開く をクリックします。

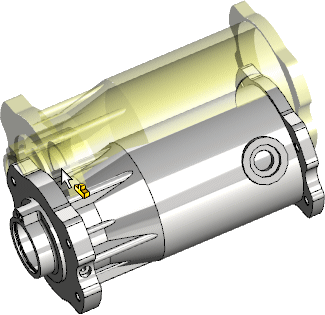

4. ストック部品を完成成形品にドラッグし、これらが一致した場合にボディをクリックします。







5. 挿入 > フィーチャー > 組み合わせ をクリックします。
6. PropertyManager の 操作のタイプ で、除去 を選択します。
7. 2 つのボディを除去し、除去材料のボリュームの部品を定義します。
   1. FeatureManagerデザイン ツリーで ソリッド ボディ (2) を展開します。

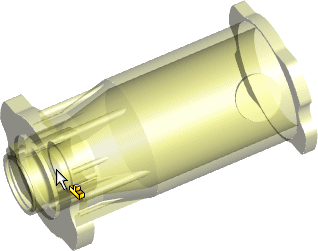

   2. メイン ボディ には、<CAST_CYLINDER_STOCK> を選択します。
   3. 除去するボディ で フランジ穴 を選択し、 をクリックします。

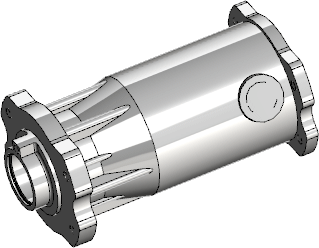

   4. 保持するボディ ダイアログ ボックスで、すべてのボディ を選択し、OK をクリックします。
