На уровне документа можно задать параметры черчения для таблиц выштамповок. Используется только для чертежей.
Чтобы открыть эту страницу:
Откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), выберите вкладку Свойства документа, затем выберите .
Граница
 Граница рамки |
Выбор толщины линии внешней границы таблицы. |
 Граница сетки |
Выбор толщины линий внутренней сетки таблицы. |
Текст
| Шрифт
|
Позволят менять шрифт.
|
Точность расположения
 Точность единиц измерения |
Выберите количество знаков после запятой для значения местоположения элемента выштамповки. |
 |
Буквенно-цифровое управление
Для обозначения порядка меток таблицы выштамповки выберите буквы или цифры.
| A, B, C |
Задает буквенное обозначение порядка меток элементов выштамповок. |
 |
| 1, 2, 3 |
Задает числовое обозначение порядка меток элементов выштамповок. |
 |
Слой
| Слой |
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).
Индикатор исходной точки
Индикатор исходной точки
|
Управляет режимом отображения исходной точки. Выберите стандарт, в соответствии с которым будет отображаться исходная точка, или выберите значение По стандарту, чтобы использовать общий чертежный стандарт.
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, ГОСТ:
 |
Угол/смещение от центра профиля
Двойной размер
| Отображение двойных размеров |
Выберите, чтобы размеры отображались с использованием двойных единиц. |
| Отобразить двойные единицы измерения |
Выберите, чтобы отобразить единицы измерения для второго набора размеров. |
| Положение значения размера |
Сверху |
| Снизу |
| Справа |
| Слева |
Параметры
| Нули в начале |
| Стандарт |
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
| Показать |
Нули перед запятой отображаются. |
| Удалить |
Нули в начале не отображаются.
|
|
| Незначащие нули |
| Авто |
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
| Показать |
Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для Единиц измерения. |
| Удалить |
Незначащие нули не отображаются.
|
|
| Объединить одинаковые метки |
Позволяет объединить элементы с одинаковыми идентификаторами выштамповок в одну строку.
|

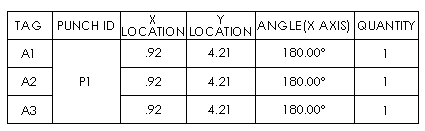

| Объединить одинаковый размер |
Параметр позволяет объединить ячейки элементов выштамповки с одинаковыми идентификаторами. Столбцы значений местоположения остаются неизменными.
|
