Определение удаленного материала

Кроме затрат на наладку, стоимость операций чистовой обработки также определяет стоимость материала, удаляемого во время чистовой обработки. Далее вы определите многотельную деталь для материала, удаленного во время операций после обработки.

Одним из способов определения многотельной детали для удаленного материала является вычитание тела заготовки для литой детали из готовой детали. То, что останется в итоге, будет объемом материала, удаленного во время операций после обработки.

  1. Из ConfigurationManager для my_cast_cylinder.sldprt щелкните правой кнопкой По умолчанию [ my_cast_cylinder ] и выберите Добавить извлеченную конфигурацию.
  2. В PropertyManager для Имя конфигурации введите Пример Costing и нажмите PM_OK.gif.

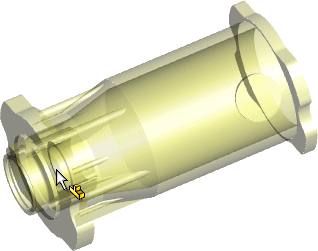

  3. Добавьте заготовку детали к готовой детали
    1. Нажмите Вставка > Деталь.
    2. Выберите каталог_установки\samples\whatsnew\costing\cast_part_volume_removed\CAST_CYLINDER_STOCK.SLDPRT и нажмите Открыть.

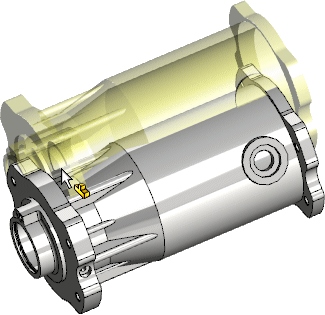

  4. Перетащите заготовку детали к готовой детали и нажмите на тела, когда они совпадут.




  5. Нажмите Вставка > Элементы > Скомбинировать.
  6. В PropertyManager в окне Тип операции выберите Вычесть.

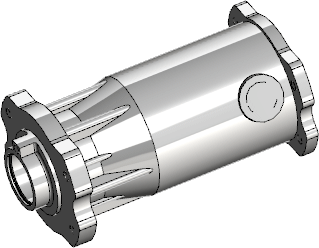

  7. Вычтите два тела, чтобы определить деталь для объема удаленного материала.
    1. В дереве конструирования FeatureManager откройте папку Твердые тела (2).
    2. Для Основное тело выберите <CAST_CYLINDER_STOCK>.
    3. Для Удалить тела выберите Отверстие фланца и нажмите PM_OK.gif.
    4. В диалоговом окне Оставить тела выберите Все тела и нажмите OK.
