Requisitos de geometría - Acodado de tubería

Los siguientes elementos son requeridos para un componente que se utilizará como Acodado en SolidWorks Routing.

Los nombres de croquis de sistema de recorrido distinguen entre mayúsculas y minúsculas.

Arco de acodado

  • Un croquis llamado Arco de acodado
  • Un arco que representa la línea constructiva del acodado con cotas denominadas:
    • Radio de pliegue@Arco acodado
    • Ángulo de pliegue@Arco de acodado


Ejemplo:

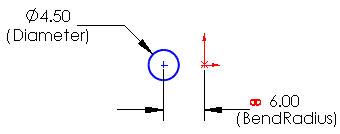

Recorrido

  • Un croquis:
    • llamado Recorrido
    • en un plan normal a un extremo del arco
  • Un círculo que representa el diámetro externo del acodado, con una cota llamada Diámetro@Recorrido
  • Una cota entre el entro del círculo y el centro del arco:
    • llamada Radio de pliegue@Recorrido
    • vinculado a Radio de pliegue@Arco de acodado


Ejemplo:

Operación

Un Barrido FM_sweep_feature.gif utilizando:
  • Perfil de recorrido
  • Arco de acodado para Recorrido
  • Una opción Operación lámina para configurar el espesor de la pared


Ejemplo:
