Puede usar la herramienta Centro de círculo para agregar centros de círculos a las ranuras creadas con el Asistente para taladro.
El usuario controla el modo en el que se agregan los centros de círculos en las ranuras del Asistente para taladro del mismo modo que las ranuras creadas a partir de croquis.
- Haga clic en Opciones
(barra de herramientas Estándar) o en .
- En la pestaña Propiedades de documento, en Estándar de dibujo, haga clic en Líneas constructivas/Centros de círculos.
- Especifique las propiedades de Centros de círculos, Centros de círculo de ranura y Capa de centro de círculo del documento de dibujo.
- Haga clic en Documentación y, a continuación, en Inserción automática al crear vista, seleccione Centros de círculos-ranuras-pieza y Centros de círculos-ranuras-ensamblaje.
- Haga clic en .
- Establezca el Esquema y el Ángulo de rótulo/Equidistancia desde el centro del perfil que se va a usar, y haga clic en Mostrar centros de taladros.
- Haga clic en Aceptar
- Haga clic en Centro de círculos
(barra de herramientas Anotaciones) o en .

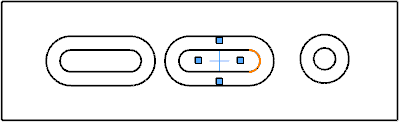

- En el PropertyManager, seleccione la arista de la ranura en la que está insertando el centro de círculos.
- En Inserción automática, seleccione Para todas las ranuras y luego seleccione Opciones y Centros de círculo de ranura que se va a usar.
La ubicación del centro de círculos la determinan los valores usados para definir la ranura en el Asistente para taladro.
- Haga clic en
.
