将装配体参考替换为装配体参考

您可以将文件参考从一个装配体更改为另一个装配体。

在此示例中，您将在工程视图中使用新的钣金装配体替换钣金装配体。 通过将第二个 PEM 螺母添加到钣金零件的第二个孔上，创建了新的钣金装配体。

钣金装配体	PEM 螺母	新的钣金装配体

1. 打开您在之前模块中保存的工程图文件，sheet_metal_1_nut.SLDDRW。

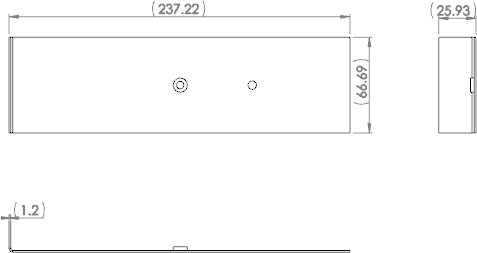

   带有一个 PEM 螺母的钣金装配体的工程图将会出现。



2. 单击 替换模型 （“工程图”工具栏）或 工具 > 替换模型。
3. 在 PropertyManager 的选定视图中单击全部视图。
4. 在新模型下浏览并选择 install_dir\samples\whatsnew\drawings\replace_model_in_view\sheet_metal.SLDASM，然后单击打开。
5. 单击 。

   更新工程图以显示已添加到装配体上的第二个螺母，但是应与钣金装配体工程图相同。



6. 将工程图文件另存为 sheet_metal_2_nut.SLDDRW。
