Tvorba výkresů z modelů

Výkresy můžete vytvářet z dokumentů dílů či sestav.

Postup vytváření výkresů z dokumentů dílů a sestav:

  1. V dokumentu dílu nebo sestavy klepněte na Vytvořit výkres z dílu/sestavy na standardním panelu nástrojů a vyberte šablonu v dialogovém okně Formát/velikost listu.

    Paleta pohledů se otevře na pravé straně okna.

  2. Klepnutím na připíchněte Paletu pohledů.
  3. Přetáhněte pohled z Palety pohledů do výkresu.
  4. Ve správci PropertyManager Pohled výkresu nebo Průmět nastavte možnosti, jako například orientace, styl zobrazení, měřítko atd., a klepněte na .
  5. Přidejte další pohledy zopakováním 3. a 4. kroku.

    V konkrétním dokumentu výkresu můžete mít libovolné pohledy výkresu pro libovolné modely.

Díl modelu

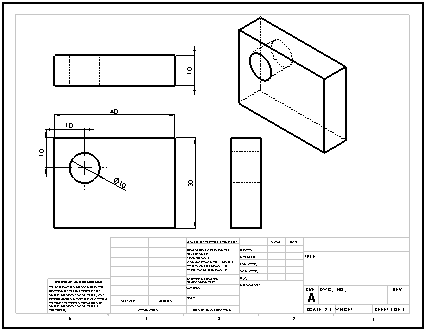

Výkres s několika pohledy a kótami
