Události únavy

Software řeší dva různé typy událostí únavy: s konstantní amplitudou a proměnnou amplitudou.

Dále můžete také definovat více událostí únavy a nastavit typ interakce mezi nimi takto: žádná interakce nebo náhodná interakce mezi událostmi. Metoda náhodné interakce vychází z Mezinárodní směrnice pro kotle a tlakové nádoby ASME. Software směšuje špičková napětí vyvolaná různými událostmi a vyhodnocuje tak střídavé napětí.

Události s konstantní amplitudou

Všechny cykly události s konstantní amplitudou mají stejná střídavá a střední napětí. Událost únavy s konstantní amplitudou je plně definována střídavým napětím, středním namáháním (nebo koeficientem napětí) a počtem cyklů.

Událost únavy může být založena na:
  • Jednom případu zatížení ze statické studie nebo z určitého kroku řešení nelineární dynamické studie nebo dynamické studie modálního průběhu.
  • Více případech zatížení ze statických studií nebo z určitých kroků řešení nelineárních dynamických studií nebo dynamických studií modálního průběhu. V případě více případů zatížení určí software takovou kombinaci případů zatížení, která vede k největší fluktuaci napětí.

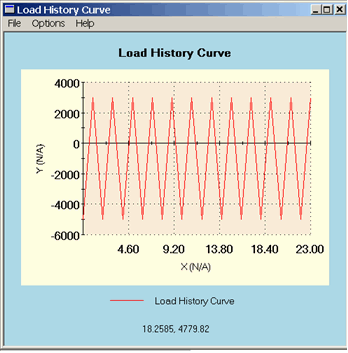

Příklad události s konstantní amplitudou

Události s proměnnou amplitudou

Událost únavy s proměnnou amplitudou je záznam vývoje zatížení, který definuje vývoj výkyvů zatížení. Hodnoty času nehrají ve studiích únavy s jednou událostí s proměnnou amplitudou žádnou roli. V tomto případě je vhodné definovat pořadí amplitudy. U studií s více událostmi únavy s proměnnou amplitudou jsou hodnoty času vyžadovány pro každý záznam, aby je bylo možné korelovat s jinými událostmi zatížení.

Počet opakování
