Ergebnisvergleich der Konfigurationen

Mit dem Tool Ergebnisse vergleichen können Sie bis zu vier Ergebnisdarstellungen aus Simulationsstudien vergleichen, die anderen Konfigurationen desselben Modells zugeordnet sind.

Dieser konfigurationsübergreifende Vergleichsmodus bietet Ihnen vollständige Kontrolle über die Anzeige von Ergebnissen, indem vorhandene Konfigurationsfunktionen verwendet werden.

Klicken Sie auf Ergebnisse vergleichen tool_result_compare_results.gif (Simulation CommandManager), um diesen PropertyManager anzuzeigen.

Wählen Sie unter Optionen die Option Alle Studien in allen Konfigurationen (langsamer) aus, um bis zu vier Ergebnisdarstellungen aus Studien zu vergleichen, die unterschiedlichen Konfigurationen zugeordnet sind.

Für Darstellungen desselben Typs können Sie die Darstellung auswählen, die die Einstellungen steuert.

compare_results_1.png compare_results_3.png

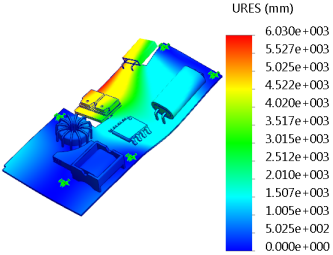

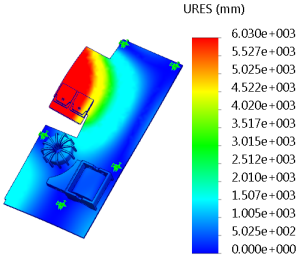

Standardkonfiguration - Erste Schwingungsform Zweite Konfiguration - Erste Schwingungsform
compare_results_2.png compare_results_4.png

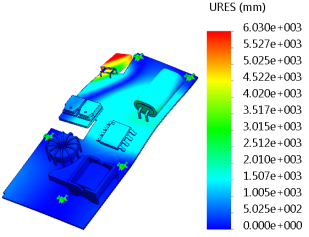

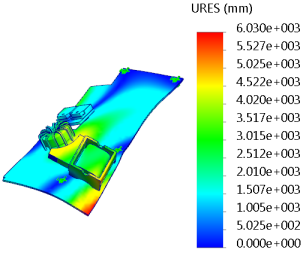

Standardkonfiguration - Zweite Schwingungsform Zweite Konfiguration - Zweite Schwingungsform
