Cordões de solda

Você pode adicionar cordões de solda a peças e montagens de soldagem, e a peças multicorpos.

Principais recursos dos cordões de solda:
  • Compatibilidade com todos os tipos de geometria, incluindo corpos com espaçamentos
  • Inclusão das propriedades do cordão de solda nos desenhos, usando tabelas de solda
  • Símbolos de solda criados automaticamente
  • Associação dos símbolos de solda com os cordões de solda
  • Na árvore de projeto do FeatureManager, uma pasta Cordão de solda separada, contendo os cordões de solda

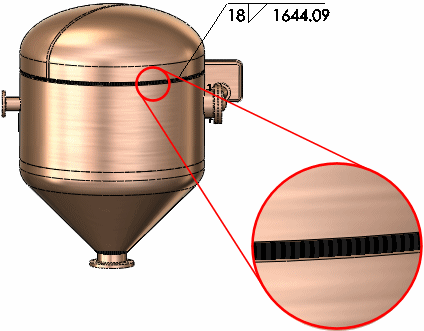

Os cordões de solda usam uma exibição simplificada. São exibidos como representações gráficas nos modelos. Nenhuma geometria é criada. Os cordões de solda são recursos peso-leve e não afetam o desempenho.

Para obter informações sobre cordões de solda em montagens, consulte Cordões de solda em montagens.

Para obter informações sobre tabelas de soldas em desenhos, consulte Tabelas de solda.

Conteúdo

  • Criar cordões de solda

  • Ferramenta Seleção de solda inteligente

    Use a ferramenta Seleção de solda inteligente para selecionar as faces às quais devem ser aplicados cordões de solda. A ferramenta está disponível no PropertyManager de Cordão de solda.

  • Alterar o tipo e tamanho dos cordões de solda

    Os cordões de solda podem ser editados como qualquer outro recurso: clicando com o botão direito no cordão de solda, na árvore de projetos do FeatureManager, e selecionando Editar recurso . Contudo, você também pode arrastar os cordões de solda na pasta Solda para alterar o tipo e o tamanho do cordão no símbolo de solda.

  • PropertyManager de Cordão de solda

    O PropertyManager de Cordão de solda permite inserir e definir cordões de solda.

  • Caixa de diálogo Propriedades de Cordão de solda

    Use a caixa de diálogo Propriedades de Cordão de solda para definir as propriedades de cordão de solda que aparecem nas tabelas de soldas nos desenhos.

  • Soldagens - cordões de solda de filete

    Você pode adicionar cordões de solda de filete de comprimento total, intermitentes ou em zigue-zague entre quaisquer entidades de soldagem que se cortem, como componentes estruturais, soldagens de placa ou cantoneiras.
