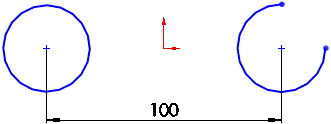

Criar dimensões entre as arestas de dois arcos

Para dimensionar entre as arestas de dois arcos:

  1. Clique em Dimensão inteligente Tool_Smart_Dimensions_Relations.gif (barra de ferramentas Dimensões/Relações) ou em Ferramentas > Dimensões > Inteligentes.
  2. Selecione a aresta do primeiro arco, depois selecione a aresta do segundo arco.


  3. Pressione Shift e clique para aplicar a dimensão entre as duas arestas.

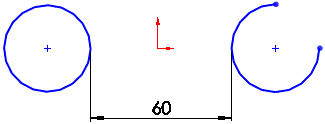

    • Aplica uma dimensão mínima entre as primeira e segunda condições de arco.
    • Abra o PropertyManager de Dimensão, onde você pode mudar a maneira como a distância é medida.
