Puede modificar las cotas angulares incrementales existentes.
En este ejemplo, modificará las cotas angulares incrementales de la brida.
Para modificar cotas angulares incrementales:
- Abra my_flange.slddrw, si no está abierto ya.

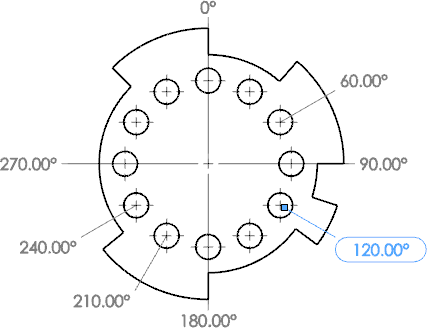

- En el PropertyManager Cota de la pestaña Líneas indicativas, asegúrese de que está seleccionada la opción Visualizar como cota en cadena.

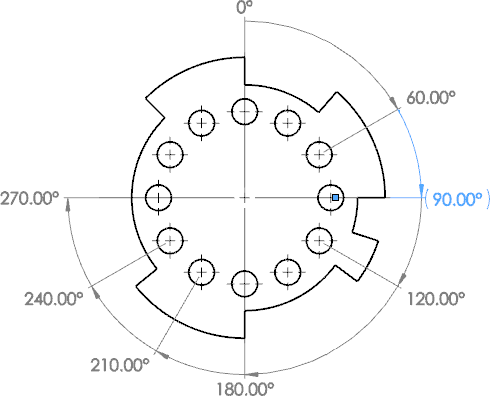

- En la zona de gráficos, haga clic con el botón derecho del ratón en una cota angular incremental presente en la brida y haga clic en Romper alineación.

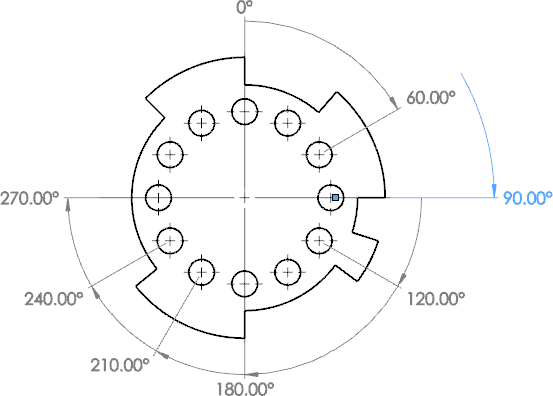

- Arrastre la cadena de cota incremental para moverla.
Todas las cotas incrementales de la cadena se moverán menos la cota donde la alineación se interrumpe.
- Haga clic con el botón derecho del ratón en una cota angular incremental presente en modelo y haga clic en Opciones de visualización y, a continuación, escoja una de estas opciones:
| Opción |
Descripción |
|---|
| Alinear cota incremental |
Alinear todas las cotas incrementales. |
| Doble pliegue |

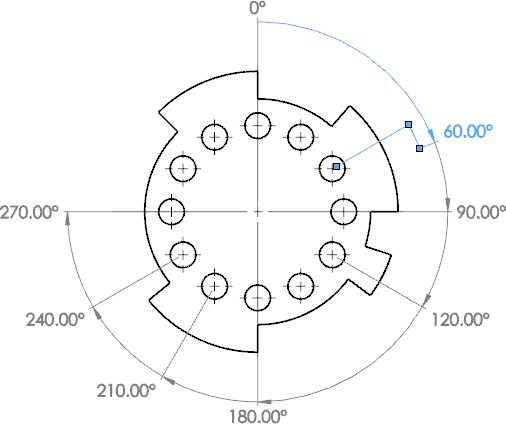

Pliega la línea indicativa de una cota y le permite corregir la posición de la cota.
|
| Volver a quebrar cota incremental |
Aplicar un algoritmo para quebrar automáticamente las cotas incrementales. |
| Mostrar paréntesis |
Agregar paréntesis alrededor de las cotas seleccionadas.
|
| Visualizar como cota de inspección |
Muestra la cota seleccionada como una cota de inspección.
|
