Reemplazar referencias de ensamblaje con referencias de pieza

Puede cambiar las referencias del archivo de un ensamblaje a una pieza.

En este ejemplo, se reemplaza un ensamblaje de chapa metálica con una pieza de chapa metálica en una vista de dibujo. La pieza de chapa metálica se creó eliminando tuercas PEM del ensamblaje de chapa metálica.

Ensamblaje de chapa metálica	Tuercas PEM	Pieza de chapa metálica

1. Abra el archivo de dibujo que guardó en el módulo anterior, sheet_metal_2_nut.SLDDRW.

   Aparece el dibujo del ensamblaje de chapa metálica con dos tuercas PEM.



2. Haga clic en Reemplazar modelo (barra de herramientas Dibujo) o en en Herramientas > Reemplazar modelo.
3. En el PropertyManager, en Vistas seleccionadas, haga clic en Todas las vistas.
4. En Nuevo modelo, navegue hasta directorio de instalación\samples\whatsnew\drawings\replace_model_in_view\sheet_metal_1.SLDPRT y haga clic en Abrir.
5. Haga clic en .

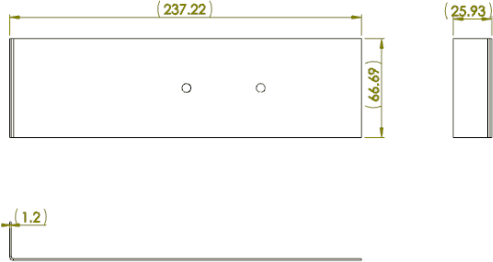

   El dibujo se actualiza para mostrar una pieza de chapa metálica con las tuercas PEM eliminadas, pero por lo demás es idéntico al dibujo del ensamblaje de chapa metálica.



6. Cierre el dibujo sin guardarlo.
