工程图选项

您可为所有工程图设定选项。

欲为工程图设定选项：

单击 ，然后选择 工程图。 从下列选项中选择，然后单击 确定。

重设 为所有系统选项或只为该页上的选项恢复厂家默认值。

选项

在插入时消除复制模型尺寸。 插入模型尺寸时不会将复制尺寸插入到工程图中（默认）。 该选项设置并覆盖模型项目 PropertyManager 中的 模型项目 PropertyManager 默认值。
在插入时消除重复模型注释。 复制节点在模型节点被插入时不插入工程图中（默认）。
默认标注所有零件/装配体尺寸以输入到工程图中。 将插入模型中的任何尺寸设置为 为工程图标注。 向工程图中插入模型尺寸时将包含尺寸。 请参阅模型项目。
自动缩放新工程图视图比例。 标准三视图会调整比例以适合图纸的大小，而不考虑所选的纸张大小。 该设置可创建奇异比例值。
添加新修订时激活符号。 在您将一修订添加到修订表格时，允许您单击图形区域放置修订符号。
显示新的局部视图图标为圆。 新的局部视图轮廓显示为圆。当清除此选项时，草图轮廓出现。
选取隐藏实体。 您可以选择隐藏（移除）的切边和边线（在您将指针移到隐藏的边线上时手动隐藏的）。

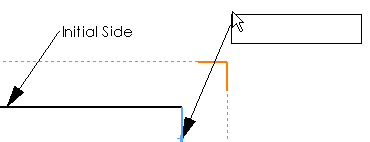

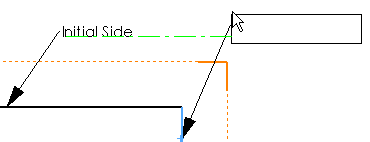

禁用注释/尺寸推理。 如果清除此选项，当放置注释或尺寸时，会出现一条线来表示与其它注释或尺寸水平对齐或垂直对齐。

清除



选定
在拖动时禁用注释合并。 在拖动到彼此时禁用两个节点合并或一注释和一尺寸的合并。
打印不同步水印。 如果工程图与模型不同步，分离工程图打印输出会印上一个 SOLIDWORKS 分离工程图 - 不同步打印水印。
在工程图中显示参考几何体名称。 当参考几何实体被输入进工程图中时，它们的名称将显示。
生成视图时自动隐藏零部件。

装配体在新工程图中不可见的任何零部件将隐藏并列示在工程图视图属性对话框的 工程图视图属性 选项卡上。 将显示零部件，并装载所有零部件信息。 零部件名称在 FeatureManager 设计树中呈透明显示。 请参阅工程图视图属性。

您可随时显示隐藏的零部件。 请参阅隐藏/显示零部件。

装配体的此下视图显示完全闭合的电池零部件。当您选取生成视图时自动隐藏零部件时，电池会隐藏。在消除选择时，电池带虚线显示。





选定

清除
显示草图圆弧中心点。 草图圆弧中心点在工程图中为圆弧和圆显示。
显示草图实体点。 草图实体的端点以填实圆点的方式在工程图纸和工程图纸格式中显示，但不在工程图视图中显示。
在几何体后面显示草图剖面线。 如果选定，模型的几何体将在剖面线上显示。

选定

清除
在图纸上几何体后面显示草图图片 为工程图视图显示草图图片为背景图像。

草图图片在背景中



草图图片没在背景中
打印断裂视图中的折断线。 对于断裂视图，超越零件边线的折断线会打印。
自动以视图增殖视图调色板。 在您单击从零件/装配体制作工程图时在查看调色板中显示工程图视图。当清除此选项时，模型视图 PropertyManager 出现，供您插入工程图视图。
在添加新图纸时显示图纸格式对话。 在您添加新工程图图纸时显示图纸格式对话框。 请参阅图纸格式。
在尺寸被删除或编辑(添加或更改公差、文本等...)时减少间距。 如果您删除尺寸或从尺寸中移除文字，则会自动重新调整尺寸之间的间距。
重新使用所删除的辅助、局部、及剖面视图中的视图字母。 在工程图中从删除的视图（辅助视图、局部视图、剖面视图）重新使用字母。
在材料明细表中覆盖数量列名称。 对于材料明细表中的数量，使用您在 要使用的名称 中输入的名称。
局部视图比例。 为局部视图指定比例。该比例是指相对于生成局部视图的工程图视图的比例。如果源视图比例为 2:1，且局部视图比例为 2X，那么所产生的局部视图比例是 4X。
自定义用为修订的属性。 为在 摘要信息 对话框的自定义选项卡上存储为修订值的修订表指定属性。 默认为 修订。
键盘移动增量。 当您使用方向键来移动工程图视图、注解、或尺寸时，指定移动的单位值。

内容

  • 显示样式选项

    您可为所有工程图文件中的默认边线显示设定选项。

  • 区域剖面线/填充选项

    您可为任何区域剖面线设定剖面线或填充选项，以将之应用到工程图中草图实体的面或闭环中。

  • 性能选项

    您可以设定特定于工程图的性能选项。
