在組合件中產生模型斷裂視圖

在組合件中產生模型斷裂視圖：

  1. 開啟 install_dir\samples\whatsnew\parts\model break views\flow body.sldasm。
  2. 按一下插入 > 模型斷裂視圖。

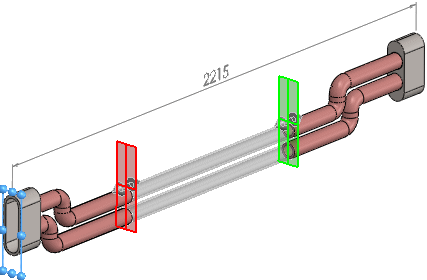

  3. 在圖面中，使用控制點移動紅色及綠色的基準面到如圖所示的大約位置。

  4. 在 PropertyManager 中：
    1. 按一下樣式標籤。
    2. 在樣式下，按一下管路斷裂。
    3. 在方法，按一下單獨斷裂。
    4. 在屬性之下：

      • 將間隙設為 100。
      • 將形狀密度控制項移到大約「中間」和高的一半。
      • 將角度設為 15º。

    5. 按一下 。

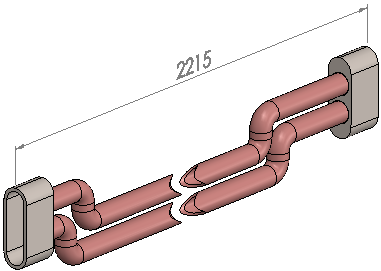

    雖然已套用斷裂，但尺寸 (2215) 仍保持不變。
