產生複製排列表格

要產生複製排列表格：

  1. 在 PropertyManager 中，按一下產生複製排列表格。

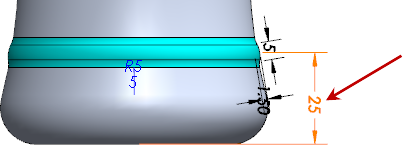

  2. 當複製排列表格開啟時，在圖面中，選擇所示的尺寸。

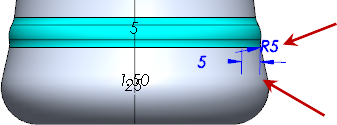

  3. 將模型方位調整至右視圖以選擇兩個「圓角1」尺寸。

  4. 在複製排列表格中，針對要加入的副本數量，輸入 4，然後按 Enter 鍵。

    複製排列表格現在包含下列的值：

      A B C D E
    1 子體 跳過之副本 草圖2 圓角1
    2 D3 D1 D3
    3 0 25.00mm 5.00mm 5.00mm
    4 1 25.00mm 5.00mm 5.00mm
    5 2 25.00mm 5.00mm 5.00mm
    6 3 25.00mm 5.00mm 5.00mm
    7 4 25.00mm 5.00mm 5.00mm
    如果出現的欄未如所示，您可以強調顯示某個欄，將其拖曳至新的位置。 不過，您不能違反表格中的父/子或同層級關係。

  5. 按一下儲存格 C4，然後輸入 37.5，以變更第一個複製排列副本的值。
  6. 選擇儲存格 C3 及 C4。

    一個白色小圓會出現在選擇的右下角。

  7. 將游標暫停在白色小圓上，直到游標變為 。 向下拖曳將選擇展開至欄的其它部分。

    複製排列會傳遞至欄中的其他儲存格，將 12.5 連續地加入每個尺寸副本。

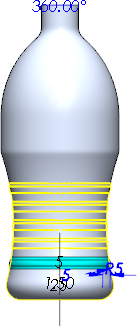

  8. 按一下更新預覽來查看模型上新的複製排列副本會出現的位置。
