在 SOLIDWORKS Premium 中提供。
您可以展平單面或多面曲面。 您無法展平有鑽孔或其他內部幾何的曲面。
要展平曲面：
- 開啟 install_dir\samples\whatsnew\parts\surface.sldprt。
- 按一下展平
(「曲面」工具列) 或 。
- 在圖面中：
- 針對要展平的面/曲面
選擇曲面。

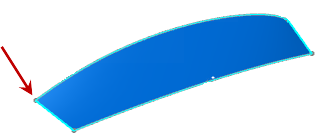

- 針對要開始展平的頂點或邊線
選擇所示頂點。
- 按一下
。
- 在圖面中，用右鍵按一下展平的曲面，然後按一下變形繪圖
。變形繪圖即會出現在圖面中，顯示曲面經壓縮或伸展的位置。
- 若只要顯示展平的曲面，請在 FeatureManager (特徵管理員) 設計樹狀結構中，用右鍵按一下 Boundary-Surface 3，然後按一下隱藏
。
請參閱 SOLIDWORKS 說明： 展平曲面。
