不對稱圓角

您可以使用圓角工具來為零件、組合件及表面產生不對稱的圓角。

1. 開啟 install_dir\samples\whatsnew\parts\remote.sldprt。

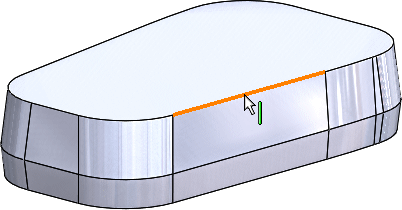

2. 選擇所示的邊線。


3. 按一下圓角 (在特徵工具列上)，或按插入 > 特徵 > 圓角。
4. 在 PropertyManager 的圓角類型之下，按一下固定大小圓角。

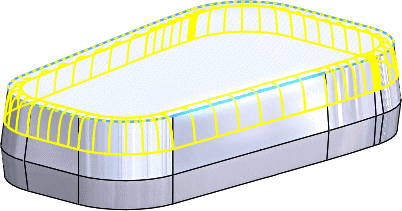

5. 在圓角項次之下，選擇完全預覽。
6. 在圓角參數之下：
   1. 從下拉式清單中選擇不對稱。
   2. 設定距離 1 為 5。
   3. 設定距離 2 為 10。
   4. 按一下反轉方向。
   5. 在輪廓中，選擇圓錐形 Rho。
   6. 設定圓錐形 Rho 為 0.65。


   7. 按一下 。

   不對稱圓角即會加入。
