빔 하중이나 응력이 표 형식으로 나열됩니다. 하중과 응력이 각 빔의 로컬 빔 방향(뷰 방향)에 표시됩니다.
이 PropertyManager를 표시하려면 빔이 있는 Simulation 스터디를 실행합니다. 결과
를 오른쪽 클릭하고 빔 하중 표시를 선택합니다.
목록
| |
하중 |
축, 전단과 모멘트 (방향 1과 2)와 토크 (축 방향을 기준으로 한 모멘트) 값을 표시합니다. |
| |
응력 |
축, 굽힘, 전단(빔 방향 1과 2 기준), 비틀림, 상한치 축 및 굽힘 응력 값을 표시합니다. 트러스에는 축 하중과 응력만 사용할 수 있습니다.
|
 |
단위 |
N, lbf 또는 kgf 단위로 하중을 표시합니다. N/m^2, psi 또는 kgf/cm^2 단위로 응력을 표시합니다. |
빔 영역
시작 및 끝 값을 입력해서 모델 안의 빔 서브세트의 결과를 봅니다. 수가 Simulation 스터디 트리의 빔 폴더의 목록에 일치합니다.
| |
하중 |
축, 전단과 모멘트 (방향 1과 2)와 토크 (축 방향을 기준으로 한 모멘트) 값을 표시합니다. |
| |
응력 |
축, 굽힘, 전단(빔 방향 1과 2 기준), 비틀림, 상한치 축 및 굽힘 응력 값을 표시합니다. 트러스에는 축 하중과 응력만 사용할 수 있습니다.
|
|
단위 |
N, lbf 또는 kgf 단위로 하중을 표시합니다. N/m^2, psi 또는 kgf/cm^2 단위로 응력을 표시합니다. |
하중 표시와 응력 표시 대화 상자
| |
극한값만 표시 |
빔 바디의 길이를 따라 극한값만 나열합니다.
|
| |
빔 끝 점만 표시 |
각 빔 바디의 끝점에서만 결과를 나열합니다.
|
|
단위 |
N, lbf 또는 kgf 단위로 하중을 표시합니다. N/m^2, psi 또는 kgf/cm^2 단위로 응력을 표시합니다. |
| |
빔 이름 |
Simulation 스터디 트리의 빔 폴더에 나열된 빔 바디에 해당하는 빔 이름을 표시합니다.
|
| |
요소 |
요소 번호를 표시합니다.
|
| |
끝 |
각 요소의 끝 노드 두 개를 표시합니다. |
| |
저장 |
테이블을 Excel 파일(.csv) 또는 텍스트 파일(*.txt) 형식으로 저장합니다.
추가적으로 Microsoft Excel이나 텍스트 편집기로 테이블의 한 부분을 복사할 수 있습니다. 셀 영역을 선택한 다음 오른쪽 클릭하고 복사를 선택합니다.
|
- 하중 표시 또는 응력 표시 대화 상자에서 행을 선택 시, 해당 항목이 그래픽 영역과 Simulation 스터디 트리에서 강조 표시됩니다. Shift를 누르고 여러 행이나 연속하는 행을 선택합니다. Ctrl을 누르고 여러 행이나 개별 행을 선택합니다.
- 하중 표시 또는 응력 표시 대화 상자에서 데이터를 열로 정렬하려면, 열 상단에 있는 화살표를 클릭합니다.

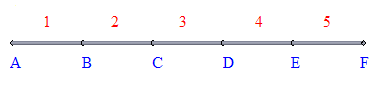

아래 수는 5개의 빔 요소로 나뉜 빔 바디를 표시합니다.
| 빔 요소 |
끝 1 |
끝 2 |
| 1 |
A |
B |
| 2 |
B |
C |
| 3 |
C |
D |
| 4 |
D |
E |
| 5 |
E |
F |
