두 면이 접촉하게 될 때 접촉부에 균형적 내력이 발생합니다. 접촉으로 인해 발생하는 내력의 목록을 표시할 수 있습니다. 수직 하중과 마찰 하중은 관통 없음, 끼워맞춤 및 가상 벽 접촉 유형의 부품 면에 발생합니다. 선택한 요소 및 전체 모델에서 지정한 하중의 X, Y, Z 성분이 표시됩니다.
접촉 하중이나 마찰 하중을 표시하려면 결과
를 오른쪽 클릭하고 반력 표시를 선택합니다. 옵션 아래에서 접촉/마찰 하중을 선택합니다.
(Simulation CommandManager)을(를) 클릭할 수도 있습니다.
선택
 |
평면, 축, 좌표계 |
선택한 요소를 기준으로 결과 목록이 표시됩니다.
|
 |
단위 |
출력 단위를 설정합니다. |
 |
면, 모서리선 또는 꼭지점 |
선택 요소 목록이 표시됩니다. |
 |
부품 |
선택한 부품을 나열합니다.
|
 |
시간 간격 |
비선형 해석 및 낙하 충격 해석에만 사용할 수 있습니다. 반력을 표시하려는 시간 스텝 수를 설정합니다.
|
 |
|
비선형, 낙하 충격 해석에 사용할 수 있습니다. 선택한 플롯 스텝에 해당하는 시간을 표시합니다. |
| |
업데이트 |
현재 선택 요소를 기준으로 결과 목록이 업데이트됩니다. |
접촉/마찰 하중
선택한 요소와 전체 모델에 대한 결과 접촉 또는 마찰 하중과 마찰 하중 및 접촉(수직)의 X-, Y-, Z-성분을 나열합니다.
| 하중 유형 |
|
다음 중 하나를 선택합니다.
|
일반(N)
|
접촉으로 인한 수직 하중을 표시합니다.
|
|
마찰
|
접촉으로 인한 마찰 하중을 표시합니다.
|
|
총
|
총 하중은 선택한 요소의 각 절점에서 계산된 수직 하중과 마찰 하중의 총합입니다.
|
|
| 응답 그래프 |
 |
이 옵션은 비선형 해석 및 낙하 충격 해석 스터디와만 사용할 수 있습니다. 선택한 요소와 전체 모델에 대한 결과 접촉 또는 마찰 하중과 마찰 하중 및 접촉(수직)의 X-, Y-, Z-성분의 2D 시간 기록 플롯을 생성합니다. |
표시 옵션
| 총하중 표시 |
세 개의 하중 벡터(X, Y 및 Z 성분)를 결과 하중 벡터로 변환하려면 선택합니다. 결과 하중 벡터만이 표시됩니다. |

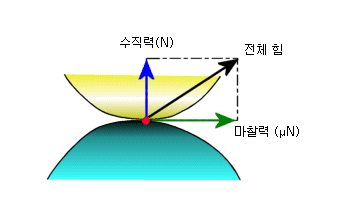

접촉-마찰 하중 예제
