이 예제는 케이블 직경이 변경될 때 클립 크기가 자동으로 변경되도록 필터 데이터와 덮어쓸 여러 설정을 추가하는 방법을 보여줍니다.
케이블 반경이 변경될 때 클립 크기 자동 변경하는 방법
- 파트에 데이터 필터를 추가합니다.
- 클립의 한쪽면에 스케치를 엽니다.
- 클립 반경과 동심인 세 개의 원을 스케치 합니다.
- 원의 치수를 부가하고, 다음과 같이 명명합니다.
- 호칭지름@필터스케치 - 클립 크기.
- 안지름@필터스케치 - 클립이 감당할 수 있는 최소 직경.
- 바깥지름@필터스케치 - 클립이 감당할 수 있는 최대 직경.
- 스케치를 닫습니다.
- FeatureManager 디자인 트리에서, 스케치 이름을 필터스케치로 바꿉니다.

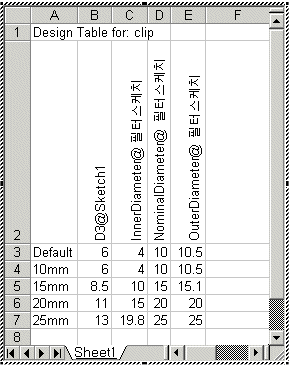

- 설계 변수 테이블을 삽입하고 설정을 만듭니다. 다음을 포함합니다.
- 필터 데이터 치수
- 클립 크기에 따른 치수 (클립 반경, D3@Sketch1)
- 다른 클립 이름과 크기
이 때, 설정 세트가 가장 작은 크기에서 가장 큰 크기에 이르기까지 모두 커버하도록 안쪽지름 크기는 한 치수 아래 크기 설정의 바깥지름보다 작아야 합니다.
- 테이블 밖을 클릭하여 테이블을 닫습니다.
설계 변수 테이블로 추가한 설정을 표시하려면, 설정 탭
을 선택합니다. 설정명을 오른쪽 클릭하고 설정 표시을(를) 선택합니다.
- 파트를 저장합니다.
관 경로를 편집할 때, 케이블 직경이 변경되면 클립의 크기가 적절한 설정을 사용하여 자동으로 변경됩니다.
