노트의 문서 수준 제도 설정을 지정할 수 있습니다. 모든 문서 유형에 사용할 수 있습니다.
이 페이지를 여는 방법
도면을 연 상태에서 옵션
(표준 도구 모음)을(를) 클릭하고 문서 속성 탭을 선택한 다음 을(를) 선택합니다.
일반 제도 표준
| 일반 제도 표준 |
선택한 제도 표준 페이지 설정을 사용합니다. |

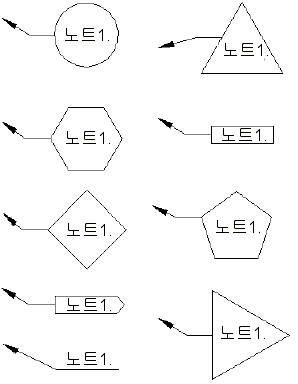

기본 노트 규격
| 기본 노트 규격
|
규격 선택:
- ANSI
- Iso
- DIN
- JIS
- Bsi
- GOST
- GB
|
지시선 유형
 지시선 유형 |
다음에서 선택합니다. 유형 |
 지시선 두께 |
다음에서 선택합니다. 두께를 선택하거나 사용자 정의 크기를 선택하고 원하는 두께를 입력합니다. |
지시선 고정점
| 지시선 고정점 |
기본 고정점 위치를 선택합니다:
|
 |
지시선 표시
| 지시선 표시
|
다음 옵션에서 선택합니다:
- 직선형(S)
- 굽은형. 수평 굽힙선이 있는 지시선을 삽입합니다.(문자와 정렬) 다음 중에서 선택합니다.
- 문서 지시선 길이 사용. 주석 페이지 설정에서 지시선 길이가 파생됩니다.
- 지시선 길이. 지시선의 구부러지지 않은 부분의 길이를 입력할 수 있습니다.
- 밑줄
|
| 지시선 맞춤 스내핑 (DIN과 JIS 규격의 문서에 사용). |
부품 번호 안의 지시선이 부품 번호의 한 면에 스냅할 수 있도록 합니다.
|
레이어
| 레이어 |
레이어를 선택합니다. 문서 속성에서 레이어를 선택할 수 있으려면, 도면에 먼저 레이어를 작성해야만 합니다.
|
이 레이어 설정을 적용하려면, 도면뷰의 레이어 (레이어 도구 모음)로 표준 규격대로를 선택해야 합니다.
