홈 메이트 작성

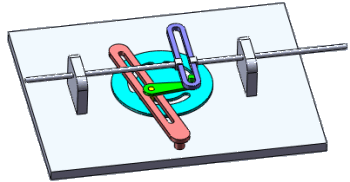

볼트를 직선 또는 호 홈에 메이트하고 홈과 홈을 메이트할 수 있습니다. 축, 원통면 또는 홈을 선택하여 홈 메이트를 작성할 수 있습니다.

1. 메이트(어셈블리 도구 모음) 또는 삽입 > 메이트을(를) 클릭합니다.
2. PropertyManager에서 기계 메이트을(를) 확장하고 홈을(를) 선택합니다.
3. 메이트 선택에서 홈 면을 선택하고 이 면과 메이트할 피처를 선택합니다.
   • 다른 직선형 또는 각도 홈의 면
   • 축
   • 원통면
   겹치는 피처를 선택할 수 있습니다.

4. 구속조건 옵션을 선택합니다.

   옵션	설명
   자유	부품이 홈에서 자유롭게 움직일 수 있습니다.
   홈 중심	부품을 홈의 중심에 위치시킵니다.
   홈을 따른 거리	부품 축을 홈의 끝에서 지정된 거리에 위치시킵니다.
   홈을 따른 비율	부품 축을 홈 길이의 비율로 지정된 거리에 위치시킵니다.

   거리가 측정되는 끝점을 변경하려면 치수 뒤집기를 선택합니다.
   홈-홈 메이트에는 자유 또는 홈 중심만 선택할 수 있습니다.

5. 을(를) 클릭합니다.
