Инструмент Сплайны на поверхностях работает на нескольких гранях, а также является более стабильным для параметрических обновлений. Теперь кривая отображена более точно и максимально приближена к реальной поверхности.
Возможности сплайнов на поверхностях
- Располагать несколько граней независимо от непрерывности.
- Обновление в случае обновления геометрии модели (если сплайны не ограничены).
Точки на сплайне можно переместить на другие грани путем перетаскивания точек, но не самой кривой. Также для редактирования кривой можно использовать рукоятки и применять ограничения.
Создание сплайна на поверхности с распространением нескольких граней
- Откройте файл каталог_установки\samples\whatsnew\parts\spline.sldprt.
- Нажмите Сплайн на поверхности
(панель инструментов "Эскиз") или .
- Создайте эскиз сплайна, начиная с верхней кромки поверхности, примерно как показано на изображении.
Сплайн распространит несколько граней с взаимосвязью На поверхности.
- В дереве конструирования FeatureManager разверните Поверхность-Вытянуть1
и измените Эскиз1
.

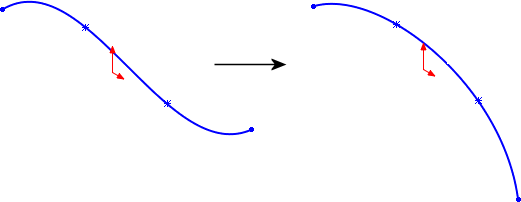

- Перетащите конечную точку сплайна для изменения формы поверхности.
В этом примере показано перемещение нижней конечной точки.
- Выйдите из эскиза.
Сплайн на поверхности обновляется в соответствии с геометрией модели.
