Los siguientes elementos son necesarios para un componente que se utilizará como Soporte colgante, Soporte o Abrazadera en SOLIDWORKS Routing.
Los nombres de croquis de sistema de recorrido distinguen entre mayúsculas y minúsculas.
Eje de abrazadera

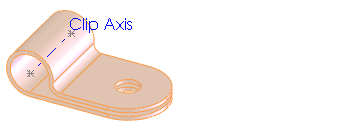

Un eje llamado Eje de abrazadera para alinearlo con una arista o un eje del ensamblaje. El Eje de abrazadera se traza entre dos puntos de recorrido que definen los puntos de entrada y salida.
Ejemplo:
Eje de rotación
Un eje llamado Eje de rotación, para facilitar la rotación de la abrazadera a la orientación deseada.

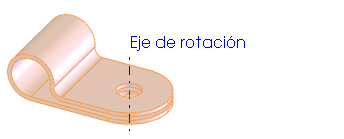

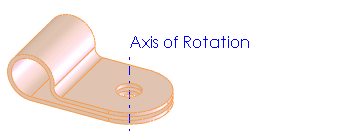

Ejemplo:
Además, si desea que el soporte colgante, soporte o abrazadera cambie de tamaño cuando cambia el diámetro del recorrido, necesita:
Croquis de filtro
- Un croquis llamado Croquis de filtro
- Tres círculos concéntricos con cotas llamadas:
- Diámetro nominal (tamaño nominal de la abrazadera)
- Diámetro interno (diámetro del haz más pequeño que encaja en la abrazadera)
- Diámetro externo (diámetro del haz más grande que cabe en la abrazadera)

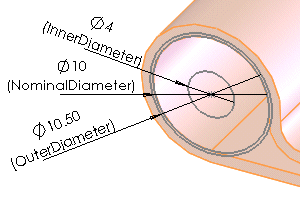

Ejemplo:
Configuraciones solapadas
Inserte una tabla de diseño para crear múltiples configuraciones que incluye:
- Cotas Croquis de filtro. El Diámetro interior de un tamaño debe ser menor que el Diámetro exterior del siguiente tamaño, para que el conjunto completo de configuraciones cubra todo el intervalo de tamaños, desde el mayor hasta el menor, sin separaciones.
- Otras cotas que varían con el tamaño de la abrazadera.

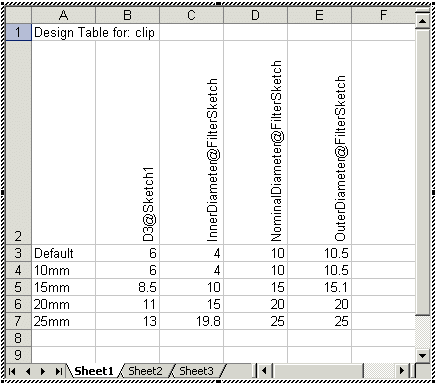

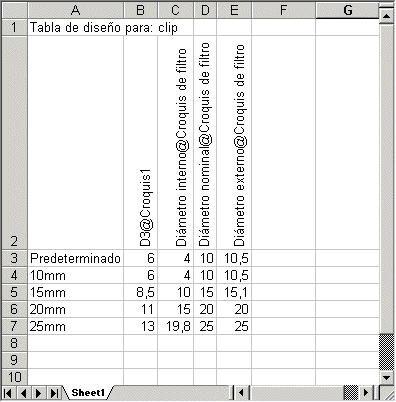

Ejemplo:
