Creación de notas

  1. Haga clic en NotaTool_Note_Annotation.gif (barra de herramientas Anotaciones) o en Insertar > Anotaciones > Nota.
  2. Establezca las opciones en el PropertyManager Nota.
  3. Para establecer el texto de una nota para que se muestre en mayúsculas, bajo Formato de Texto, haga clic en Todo en mayúsculas.

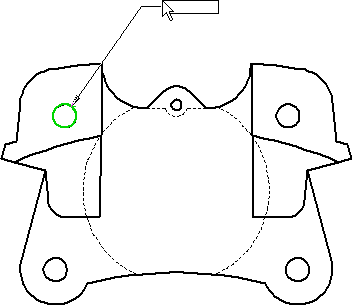

  4. Si la nota tiene una línea indicativa, haga clic para colocar el punto de asociación para la línea.
  5. Haga clic nuevamente para colocar la nota o haga clic y arrastre el cuadro delimitador.
  6. Cree un envolvente realizando una de las siguientes acciones:
    • Haga clic y arrastre un cuadro delimitador antes de escribir texto.
    • Haga clic para colocar la nota y luego arrastre las asas para ajustar el cuadro según sea necesario.
  7. Escriba el texto. Presione la tecla Intro para agregar una nueva línea por debajo de la actual.
  8. Configure las opciones con la barra de herramientas Formato.
  9. Haga clic en la zona de gráficos fuera de la nota para completar la nota.
  10. Con el PropertyManager Nota todavía abierto, repita los pasos anteriores para crear tantas notas como sea necesario.
    • Puede cambiar el texto, las propiedades y el formateado para cada instancia de la nota.
    • Para agregar múltiples líneas indicativas, presione Ctrl mientras arrastra la nota y antes de situarla. La nota deja de moverse y aparece una segunda línea indicativa. Mientras continúa presionando la tecla Ctrl, haga clic para situar la línea indicativa. Haga clic tantas veces como sea necesario para situar más líneas indicativas. Suelte la tecla Ctrl y, a continuación, haga clic para situar la nota.
    • Para cambiar la indentación o el formato de listas con viñetas o numeradas, haga clic con el botón derecho del ratón en la nota en modo de edición y seleccione Propiedades de párrafo o haga clic en Propiedades de párrafo en la barra de herramientas Formato. También puede modificar las propiedades de listas numeradas.
  11. Haga clic en PM_OK.gif.
