La opción Operación Normal al Origen reorienta la dirección de medición para que sea normal (perpendicular) a la operación Medir desde de la medición.
Ejemplo 1
| En este ensamblaje, la cara interna del soporte inferior es la operación Medir desde.
Cree un estudio para determinar la distancia desde la operación Medir desde hasta la cara interna del soporte superior, mostrado por la cota 100.
|
 |
| Con la opción Operación Normal al Origen desactivada, la cota de evaluación Y es llevada a lo largo del eje Y.
Con la opción Operación Normal al Origen seleccionada, la cota de evaluación N es tomada normal con respecto a la operación del origen.
|
 |
Ejemplo 2
La utilización de

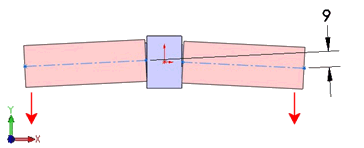

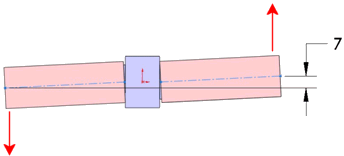

Operación Normal al Origen puede dar como resultado un ensamblaje diferente de peor caso. En el siguiente ensamblaje de tres piezas, cree un estudio para determinar la equidistancia máxima entre los dos tubos finales a lo largo del eje
Y.
