要显示此 PropertyManager：
在钣金零件中，单击 边线法兰
（钣金工具栏）。
接受数值输入的某些字段允许您通过输入 = （等号）并从下拉列表选择全局变量、函数和文件属性来生成方程式。 请参阅方程式直接输入。
法兰参数
 |
边线 |
在图形区域中选择边线。
|
| |
边线法兰轮廓 |
编辑轮廓的草图。 |
| |
使用默认半径 |
选中或清除。 |
| |
使用规格表 |
（仅当为零件选择了钣金规格表时，此选项才可用）选择或清除选择。 |
 |
折弯半径 |
在清除选择使用默认半径和使用规格表后，可通过此选项设定值。 |
 |
缝隙距离 |
设定一个值。
|
角度
 |
法兰角度 |
设定一个值。 如果您为 成形到边线并合并 选择 法兰长度 以便合并多实体零件中的两个实体，则角度会锁定。 单击 解除锁定角度并将之更改。 |
 |
选择面 |
选取一个面为法兰角度设定平行或垂直几何关系。 |
| |
垂直于面 |
将边线法兰设定为与选择面中的面垂直。 |
| |
与面平行 |
将边线法兰设定为与选择面中的面并行。 |
法兰长度
| 长度终止条件 |
选择以下项之一：
|
给定深度
|
根据您所指定的 长度 和 方向 生成边线法兰。
- 长度
- 反向
 。 更改边线法兰的方向。
-
外部虚拟交点
 、内部虚拟交点
 、双弯曲
 。 设定测量原点。 虚拟交点在两个草图实体的虚拟交叉点处生成一草图点（请参阅创建虚拟交点）。 双弯曲 选项对大于 90º 的折弯有效，让您可以使用法兰的切线长度作为长度计算的基础。 您可以键入切线长度，而不用进行其它计算。
|
|
成形到顶点
|
生成成形到您在图形区域中所选的顶点的边线。 您可以生成与法兰平面垂直或与基体法兰平行的边线法兰。
|
垂直于法兰基准面
|
选定的顶点与边线法兰的端面重合。
|
|
平行于基体法兰
|
选定的顶点穿过与基体法兰的面平行的平面。
 |
| 垂直于法兰基准面。 红色顶点与边线法兰的端面重合。 （为更清晰，会显示一条草图直线。） |
 |
| 平行于基体法兰。 红色顶点穿过与基体法兰的面平行的平面。 （为更清晰，会显示一条草图直线。） |
|
|
|
成形到边线并合并
|
在多体零件中，将选定的边线与另一实体中的平行边线合并。 在第二个实体上选取成形到参考边线。
|
外部虚拟交点 ，内部虚拟交点 。
|
设定测量原点。
|
|
选择成形到参考边线
|
|
|
|
法兰位置
| |

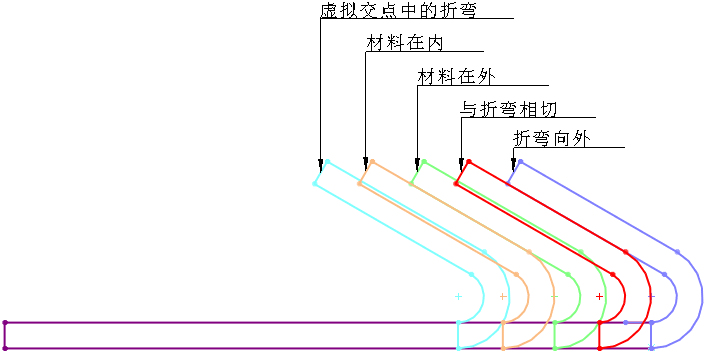

折弯位置 |
选择以下项之一：
|
材料在内
|
|
|
材料在外
|
|
|
折弯向外
|
|
|
虚拟交点的折弯
|
|
|
与折弯相切
|

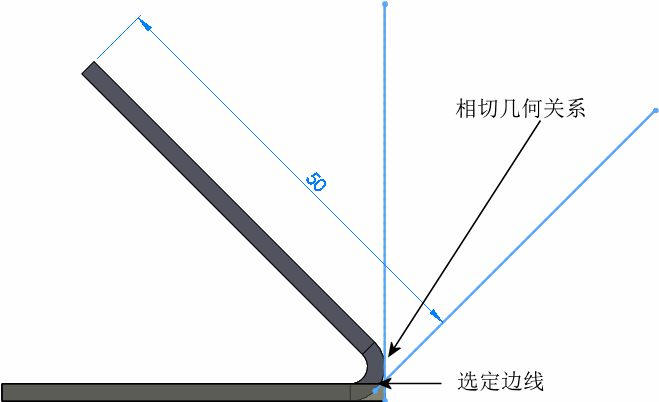

对所有法兰长度选项和大于 90?的折弯均有效。 法兰位置将始终与所选边线相连的侧面相切，法兰长度将始终保持精确的长度。
|
|
| |
剪裁侧边折弯 |
Removes extra material in neighboring bends. 当一斜接法兰折弯接触一现有折弯时，多余的材料将显示。 剪裁邻近折弯的切除自动生成，不能编辑。
 |
| 此为边线法兰特征的预览。 兰色预览的折弯区域接触 L 形基体法兰的折弯。 |
 |
 |
| 在消除选取剪裁侧边折弯时的结果。 |
选择剪裁侧边折弯时的结果。 |
|
| |
偏移 |
选择法兰与钣金实体的偏移。 |
| |
等距终止条件 |
为等距终止条件选择一项目。 |
|
反转方向 |
更改等距的方向。 |
|
等距距离 |
设定一个值。 |
自定义折弯系数
选择以便设定折弯系数类型并为折弯系数设定一数值。
自定义释放槽类型
选取一自定义释放槽类型以添加释放槽切除，然后选择释放槽切除的类型。
