生成折弯放样的折弯

要生成折弯放样的折弯：

生成两个单独的开环轮廓草图。
草图可位于平行或非平行平面上。
单击放样的折弯（“钣金”工具栏），或者单击插入 > 钣金 > 放样的折弯。
在制造方法中选择折弯。
折弯制造方法可创建真实物理折弯，而不是成形的几何体和平板型式的近似折弯线。折弯放样的折弯在两个平行轮廓之间形成逼真的过渡，以方便对闸压制造进行说明。圆弧由分面线段进行近似处理。
该制造方法可用于 SOLIDWORKS 2013 和更高版本中生成的零件。
在图形区域中选择两个草图。
草图名称出现在 PropertyManager 中的轮廓下。

在平面铣削选项下选择以下项之一：

	弦公差	设置圆弧与线性线段之间的最大距离。
	折弯数	设置应用到每个变换的折弯数。
	线段长度	指定线性线段的最大长度。
	弧角	指定两个相邻线性线段之间的最大角度。

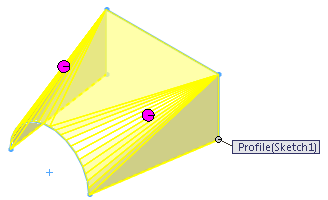

查看路径预览。单击上移或下移来调整轮廓的顺序，或重新选择草图将不同的点连接在轮廓上。
1. 选择参考终点并指定创建的折弯是否参考轮廓中的尖角，以及尖角是否替换为相邻折弯以在边角中形成近似圆弧。
2. 按照处理其它钣金命令的方式设置钣金参数、折弯系数和自动切释放槽。
设置一个厚度值。
也可以单击反向。
单击。
