使用参考几何体控制线性阵列

您可以使用参考几何体控制线性阵列（例如顶点、边线、面或基准面）来表示您要生成的阵列距离，并指定实例数和实例间距。

1. 打开 install_dir\samples\whatsnew\parts\slotted_channel.sldprt。
2. 单击线性阵列（特征工具栏）或插入 > 阵列/镜像 > 线性阵列。
3. 在图形区域中，选择 CSK SLOT for M4 SFHCS1（用于 M4 平凹头螺钉 1 的锥孔槽口）用于 Features to Pattern（要阵列的特征）。
4. 在 PropertyManager 的方向 1 下：

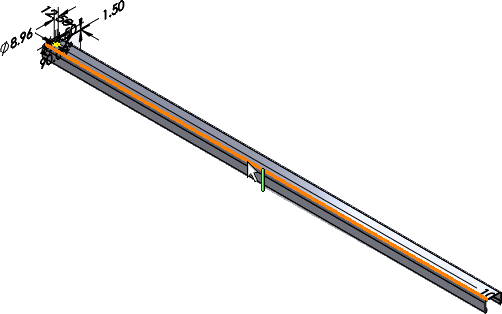

   1. 在阵列方向中，选择所示边线。


   2. 选择成形到参考。

      您可以使用此选项设定选定参考的阵列特征/实体的偏移距离。

   3. 对于参考几何体，选择显示的面。


   4. 将偏移距离设为 0。
   5. 将间距设为 25。

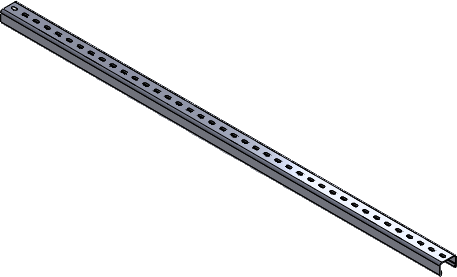

5. 单击 。
