创建任意宽度配合

要使用宽度配合选项：

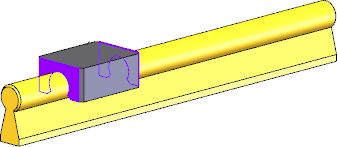

  1. 打开 install_dir\samples\whatsnew\assemblies\linear_rail\Linear Rail and Bearing.sldasm。
  2. 单击配合（装配体工具栏），或单击插入 > 配合。
  3. 在 PropertyManager 的高级配合中，单击宽度。
  4. 对于宽度选择，请选择块零部件的两个平行平面。

  5. 对于选项卡选择，请选择导轨零部件的两个平行平面。

  6. 在高级配合中，对于约束，请选择任意。
  7. 单击 。
  8. 再次单击 关闭 PropertyManager。

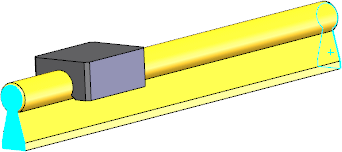

  9. 在图形区域，拖动块零部件以查看它是否受导轨零件面的约束。
