Vytvoření pohledu na přerušený model v dílech

Vytvoření pohledu na přerušený model v dílech:

  1. Otevřete soubor install_dir\samples\whatsnew\parts\model break views\brace strip.sldprt.
  2. Klepněte na položku Vložit > Pohled na přerušený model.

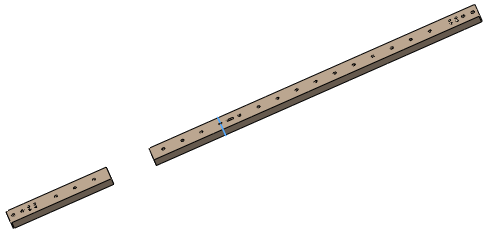

  3. V grafické ploše posouvejte podle obrázku červené a zelené roviny pomocí ovladačů.

  4. Ve správci PropertyManager klepněte v položce Kroky přerušení modelu na možnost Použít.

    V místech, kam jste vložili rozdělovací čáry, ze zobrazí přerušení.

  5. Ve správci PropertyManager klepněte v položce Kroky přerušení modelu na možnost Přidat krok.
  6. V grafické ploše posouvejte podle obrázku červené a zelené roviny pomocí ovladačů.

  7. Ve správci PropertyManager:
    1. Klepněte na záložku Styly.
    2. V nabídce Styl vyberte možnost Klikatý řez.
    3. Klepněte na .

      Pod konfiguraci Výchozí bude přidána nová odvozená konfigurace Pohled na přerušený model1 se dvěma kroky přerušení.
