Vytváření pohledů na přerušený model v sestavách

Postup vytváření pohledů na přerušený model v sestavách:

  1. Otevřete soubor instalační_adresář\samples\whatsnew\parts\model break views\flow body.sldasm.
  2. Klepněte na možnost Vložit > Pohled na přerušený model.
  3. V grafické ploše pomocí ovladačů přesuňte červenou a zelenou rovinu přibližně podle vyobrazení.

  4. Ve správci PropertyManager:
    1. Klepněte na záložku Styly.
    2. V části Styl klepněte na možnost Trubkové přerušení.
    3. U položky Metoda klepněte na Individuální přerušení.
    4. Pod položkou Vlastnost:

      • Nastavte hodnotu Mezera na 100.
      • Přesuňte ovládací prvek Důležitost tvaru přibližně do poloviny mezi střed a hodnotu Vysoká.
      • Nastavte možnost Úhel na hodnotu 15°.

    5. Klepněte na .

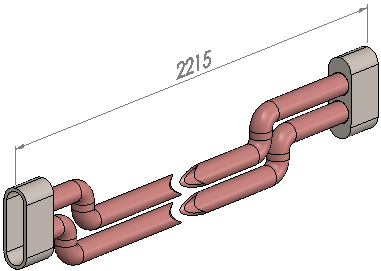

    Přestože je použito přerušení, kóta 2215 se nezmění.
