Eine Breitenverknüpfung schränkt eine Zunge zwischen zwei planaren Flächen ein.
Mögliche Breitenreferenzen:
- Zwei parallele planare Flächen
-
Zwei nicht-parallele planare Flächen (mit oder ohne Formschräge)
Zu den Zungenreferenzen können gehören:
- Zwei parallele planare Flächen
-
Zwei nicht-parallele planare Flächen (mit oder ohne Formschräge)
-
Eine zylindrische Fläche oder Achse

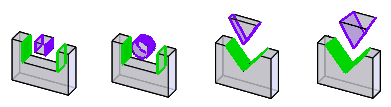

Beispiele:
Hinzufügen einer Breiteverknüpfung:
- Klicken Sie auf Verknüpfung
(Baugruppen-Symbolleiste) oder auf .
- Klicken Sie unter Erweiterte Verknüpfungen auf Breite
.
- Nehmen Sie unter Verknüpfungsauswahl folgende Einstellungen vor:
- Wählen Sie zwei planare Flächen für Breitenauswahl
.
- Wählen Sie zwei planare Flächen oder eine zylindrische Fläche oder Achse für Zungenauswahl
.
- Wählen Sie unter Erweiterte Verknüpfungen eine der folgenden Bedingungen aus:
|
Zentriert
|
Zentriert eine Zunge innerhalb der Breite einer Nut. Dies ist die gleiche Funktionalität wie in früheren Versionen.
|
|
Free
|
Die Komponenten können innerhalb der Grenzen der ausgewählten Flächen oder Ebenen in Bezug auf die Komponenten frei bewegt werden.
|
|
Geometrieparameter
|
Legt eine Abstands- oder Winkelbemaßung von einem Auswahlset zum nächstgelegenen gegenüberliegenden Auswahlset von Flächen oder Ebenen fest.
|
|
Prozent
|
Legt den Abstand oder Winkel basierend auf einem Prozentwert der Bemaßung von einem Auswahlset zur Mitte des anderen Auswahlsets fest.
|
- Klicken Sie auf
. Die Komponenten werden so ausgerichtet, dass die Zunge zwischen den Flächen der Nut zentriert ist. Die Zunge kann entlang der Mittelebene der Nut verschoben und um eine Achse normal auf die Mittelebene gedreht werden. Die Breitenverknüpfung verhindert ein horizontales Verschieben oder Drehen der Zunge.
