Erstellen von Langlochverknüpfungen

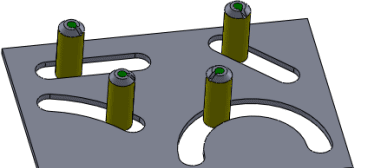

Sie können Schrauben mit geraden oder gebogenen Langlöchern verknüpfen, und Sie können Langlöcher mit Langlöchern verknüpfen. Sie können eine Achse, eine zylindrische Fläche oder ein Langloch auswählen, um Langlochverknüpfungen zu erstellen.



So erstellen Sie eine Langlochverknüpfung:

  1. Klicken Sie auf Verknüpfung (Baugruppen-Symbolleiste) oder auf Einfügen > Verknüpfung.
  2. Klappen Sie im PropertyManager Mechanische Verknüpfungen auf, und wählen Sie Langlochmates_slot_mate_icon.png aus.
  3. Wählen Sie unter Verknüpfungsauswahl eine Langlochfläche und das Feature aus, mit dem Sie die Langlochfläche verknüpfen möchten:
    • Die Fläche eines anderen Langlochs
    • Eine Achse
    • Eine zylindrische Fläche
  4. Wählen Sie eine Zwangsbedingungsoption aus:
    Option Bezeichnung
    Frei Die Komponente kann im Langloch frei bewegt werden.
    In Langloch zentrieren Die Komponente wird im Langloch zentriert.
    Abstand entlang Langloch Die Komponentenachse wird in einer angegebenen Entfernung zum Ende des Langlochs platziert.
    Prozent entlang Langloch Die Komponente wird in einem durch den Prozentsatz der Langlochlänge angegebenen Abstand platziert.

    Um den Endpunkt zu ändern, von dem aus der Abstand gemessen wird, wählen Sie Bemaßung auf andere Seite wechseln aus.

  5. Klicken Sie auf .
