アセンブリ可視化（Assembly Visualization）は、リストやグラフィックス領域でアセンブリ構成部品の表示と並べ替えを行うさまざまな方法を提供します。
リストの並べ替えを1度に1つのプロパティずつ行うか、複数の異なるプロパティが含まれた複雑な並べ替えのシナリオを作成します。 構成部品の質量、密度、体積などの基本的な計算された数値データをツールで利用できます。 また、複数の数値に依存するユーザー定義された条件も作成できます。 構成部品ファイルで ベンダー や ステータス などの計算されない数値以外のプロパティが定義されている場合は、変更と並べ替えのためにこれらのプロパティにアクセスできます。 SOLIDWORKS Sustainability のプロパティも利用できます。 （ SOLIDWORKS Sustainability の概要を参照してください。）

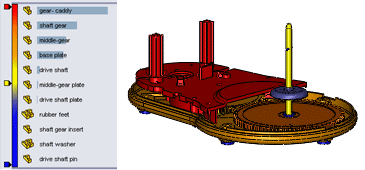

グラフィックス領域では、ソフトウェアはユーザーの指定した並べ替えのプロパティの値に基づいて構成部品に色を適用します。 これらの色は、各構成部品のプロパティの相対的な値を可視化するのに役立ちます。
構成部品の材料やその他の数値以外のプロパティをリストから直接編集できます。
リストの情報は、Microsoft®Excel® スプレッドシートやテキスト ファイルなどの別ファイルに保存できます。
