ビューポート

1、2、あるいは 4 個のビューポートを通じてモデルや図面を見ることができます。

4 面ビューポートを開くには:

  • (標準表示方向ツールバーの)4面ビュー (Four View) をクリックするか、ウィンドウ (Window) > ビューポート (Viewport) > 4面ビュー (Four View)をクリックします。


[ウィンドウ (Window)]メニューあるいは標準表示方向ツールバーから以下のビューポートを選択できます:

  ツールボタン名 表示されるビュー
単一ビュー（Single View） ユーザー定義
2 面ビュー（水平）（Two View - Horizontal） 正面と平面（上面）
2 面ビュー（垂直）（Two View - Vertical） 正面と右側面

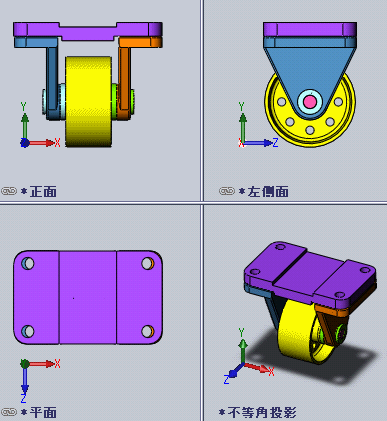

4 面ビュー（Four View） 正面、右側面、平面（上面）、不等角投影（第3角法）あるいは正面、左側面、平面（上面）、不等角投影（第1角法）。ツール (Tools)オプション (Options)システム オプション (System Options)表示/選択 (Display/Selection) で、 > 第1角法 > (First Angle) または > 第3角法 (Third Angle) を指定します。
  • それぞれのビューポートの左下のコーナーに現在の方向が表示されます。
  • 異なる方向を選ぶには、(ヘッドアップ表示ツールの) 表示方向 (View Orientation) をクリックします。
  • 複数のビューポートから単一のビューポートに切り替えると、モデルはアクティブなビューポイントの表示方向になります。続いて、複数のビューポートに切り替えた場合、表示方向はデフォルト状態に戻ります。
  • ビューポートがリンクされていない限り、それぞれのビューポートは独立して表示方向や回転を変更できます。

正投影図のリンク

正投影図をリンクすることもできます。非正投影図 (等角投影、不等角投影、ユーザー定義表示方向等) はリンクされません。

正投影図をリンクするには：

  • （標準表示方向ツールバーの）ビューのリンク (Link Views) をクリックするか、ウィンドウ (Window) > ビューポート (Viewport) > ビューのリンク (Link Views)をクリックします。

    フライアウト ビューのポップアップ メニューに表示される アイコンは、ビューがリンクされていることを表します。

ビューのリンクを使った機能：
  • 全ての正投影図でズーム、パニングがリンクされます。
  • ポインタを使ったビューの回転は使用できません。
  • ビューを正投影図以外の角度に回転すると、ビューのリンクは解除されます。
  • ビューのリンクをオンにしている場合、ビューを回転して直交方向にすると、ビューがリンクされます。
