PropertyManager の作成 - マルチ コンフィギュレーション モデル（Creating a PropertyManager - Multiple-Configuration Model）

複数コンフィギュレーションを含むモデルの場合、テーブルで定義されているコンフィギュレーションの PropertyManager を作成します。

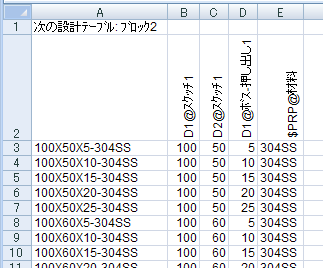

Configuration Publisher はモデルに設計テーブルが含まれていることを必要とします。設計テーブルは次を含む必要があります:

• 各コンフィギュレーションを各行に指定
• 各変数を各列に指定
• 各変数に値を指定

1. ConfigurationManager タブの上部でモデル名を右クリックし、Configuration Publisher をクリックします。

   Configuration Publisher ダイアログ ボックスが表示され、設計テーブルが別ウィンドウで開きます。 設計テーブルには複数の行が含まれ、各コンフィギュレーションで各変数に値が指定されているため、パレットには設計テーブルの各変数のコントロールが表示されます。



2. 中央パネルの編集（Edit）タブをクリックします。
3. リスト表示コントロールをパレットから中央パネルにドラッグします。

   フィールドが右パネルの属性（Attributes）の名前（Name）と設計テーブル値（Design Table Variable）に表示されます。

4. 名前 をダブルクリックし、名前を入力します。

   名前が中央パネルのコントロールに表示されます。

   設計テーブル変数（Design Table Variable）は読み取り専用です。コントロールに関連付けられている変数を表示します。

5. 別のコントロールをパレットから中央パネルまでドラッグします。

   右のパネルに表示 (Visibility) が属性 (Attributes) の他に表示されます。

6. 右パネルで：
   1. コントロール属性 の 名前 に名前を入力します。
   2. 表示 の 親 で、各親コントロールの値に現在のコントロールを表示するかどうかを指定します。 コントロールが常時表示されるようにするには、なし を選択します。
7. 続けて、コントロールを追加していきます。
   SW プレビュー タブ、あるいは 3DCC プレビュー タブをクリックし、での解釈 と 3D ContentCentral で PropertyManager がどのように表示されるかをプレビューします。

8. 適用 をクリックし、PropertyManager の定義を保存します。

   PropertyManagerが ConfigurationManager に表示されます。

9. 閉じる をクリックして、ダイアログ ボックスを閉じます。
   インターフェースの定義を編集するには、PropertyManager を右クリックし、フィーチャー編集(Edit Feature)を選択します。
