ファスナーのフロートを考慮して、ワーストケース シナリオを評価するには：
最小ワーストケースは47に減少し、最大ワーストケースは 53 に増大します。合計範囲 6mm はファスナーのフロートを使用しない範囲の場合2倍です。

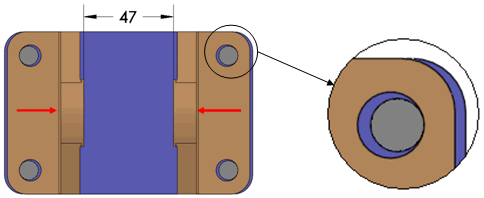

最小ワーストケースを算出するのに、TolAnalystはフロートが考慮されない手順で説明されている方法で部品を計算します。 フロートを使用しない固定ファスナー アセンブリを参照してください。 部品を組み合わせた際、車軸支柱はクリアランス穴がボルトに接触するまで（以下の赤矢印で示すとおり）内側に押され、最小のワーストケースが47になります。
