元のフィーチャーに垂直（Normal-to origin feature）オプションは、測定方向が測定開始（Measure From）フィーチャーに対して垂直になるように変更します。
例 1
| このアセンブリでは、下ブラケット内側の面が測定開始（Measure From）フィーチャーとなります。
スタディを作成し、測定開始（Measure From）フィーチャーから上ブラケットの内側の面までの距離（寸法値 100）を確定します。
|
 |
| 元のフィーチャーに垂直（Normal to origin feature）を選択解除すると、評価寸法 Y は Y 軸に沿って指定されます。
元のフィーチャーに垂直（Normal to origin feature）を選択すると、評価寸法 N は元のフィーチャー対して垂直に指定されます。
|
 |

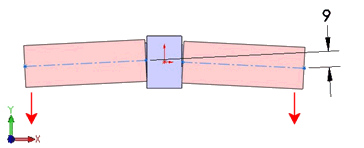

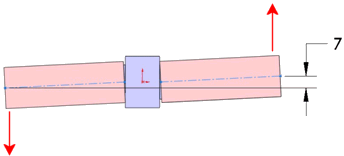

例 2
元のフィーチャーに垂直（Normal to origin feature）オプションを使用すると、異なるワーストケース アセンブリの結果が計算されます。次の3つの部品から構成されたアセンブリでスタディを作成し、
Y 軸に沿ったパイプの端面の間の最大オフセット値を確定します。
