フロートを使用しない非固定ファスナー アセンブリ(Floating Fastener Assembly Without Float)

ファスナーのフロートを考慮せず、ワーストケース シナリオを評価するには：

  1. 評価のためにアセンブリを開きます。
  2. TolAnalyst スタディを作成し、結果(Result) PropertyManagerまで参照します。
  3. 解析パラメータ(Analysis Parameters)の下で、ファスナーとピンをフロート(Float fasteners and pins)を選択解除します。

    この例では、解析結果サマリー(Analysis Summary)で、最小(Min)は 48、最大(Max)は 52 であり、合計範囲は 4mm です。

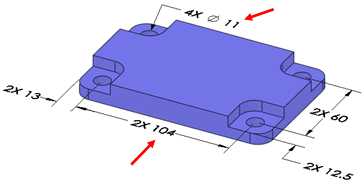

最小ワーストケースを算出するのに、TolAnalystはトッププレートのクリアランス穴をそれぞれ LMC サイズ 11 で計算し、位置度公差は 1 となります。TolAnalyst はその上で、穴間の基本寸法 105 を 104 と計算します。
車軸支柱については、TolAnalyst がクリアランス穴のそれぞれの LMC サイズ 11 で計算し、その結果の位置度公差は 1.0 であり、データム B から穴への 27.5 の基準寸法は 28 と計算することができます。

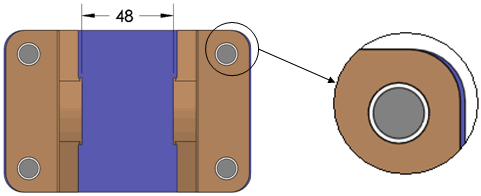

ファスナーのフロートオプションを選択解除した状態で部品を組みあわせた場合、TolAnalystは車軸支柱のクリアランス穴をトッププレートのねじ穴と同心円整列し、最小ワーストケースは48となります。
