3D スケッチでのスケッチ拘束

2D スケッチで利用できる拘束の多くが 3D スケッチでも使用できます。

以下に含まれる、追加のスケッチ拘束が、3D スケッチの中でサポートされます:
  • サーフェス上の点とそれを通った線の間の垂直（Perpendicular）な拘束。
  • １ つのスケッチ平面の上に作成された ３Ｄ スケッチエンティティと他のスケッチ平面で作成された ３Ｄ エンティティの間の拘束。
  • 3Dスケッチ間の1本の線に対する対称 (Symmetric) 拘束は、同じ平面上に作成されます。
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    拘束は適用されません 対称拘束が適用されます

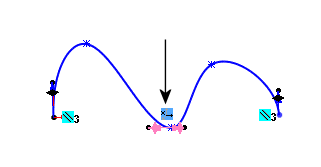

  • 軸に沿った、あるいはハンドルの間のような、スプラインハンドルの拘束。
    ハイライトされたX軸に沿っての拘束
  • 中心（Midpoint）拘束。
  • 等しい値（Equal）拘束
  • 面とスプラインの間の正接、または等曲率の拘束。
  • 円弧とその他のスケッチ エンティティの間の拘束。
  • 同心円（concentric）、正接（tangent）、等しい値（equal）のような円弧間の拘束。
  • 線と平面の間、または、2点と平面の間に適用る面に垂直方向(Normal)の拘束。
    3D スケッチ内で、グローバル X、グローバル Y、グローバル Z 軸に沿ってエンティティをスケッチすることができます。
    relations_01.gif relations_02.gif relations_03.gif
    垂直な平面に作成された円弧と垂直線 エンティティ間の中点への正接線を持つ円弧と垂直線 垂直な平面上に作成された等しい円弧
  • 円錐と ３Ｄ スケッチ線の間の同心円と垂直な拘束。
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    円錐形のエンティティと 3Ｄ スケッチ線 エンティティ間の同心円拘束 エンティティ間の垂直拘束
